NBTCA Prompt 是社团写的命令行工具，在终端里输入 nbtca，就能看到课表、校历、活动和知识库。它启动时会先画一个用 Braille 点阵拼成的社团会徽。终端不支持 Unicode 时，程序曾经改读一个叫 ascii-logo.txt 的文件。有一天我们打开这个文件，发现里面装的还是 Braille 字符，于是在只支持 ASCII 的终端上，用户看到的会徽是一片乱码。

要修它，得先弄明白几件事：一个字符在终端里占多大地方，同一段字符画为什么换个字体就散架，别的 TUI 程序怎样在 80 列里放下那么多信息。我们从一百多年前的打字机艺术看到今天的 btop 和 fzf，又把 Prompt 放进伪终端，一页一页地检查。

这次调研的结果直接进了 Prompt：乱码修好了，空白的页面里多了几幅用字符画成的图，窗口太小时丢什么、留什么也重新定过。下面是调研的笔记，也是我们对 ASCII art 的一点整理，希望能引出更多讨论。资料查阅截至 2026 年 10 月 24 日，Prompt 的截图摄于 10 月 30 日，版本是 v1.5.23。

一、一个单元格

终端屏幕是一张网格，经典尺寸是 80 列、24 行，每个格子放一个字符。先看其中一个格子。

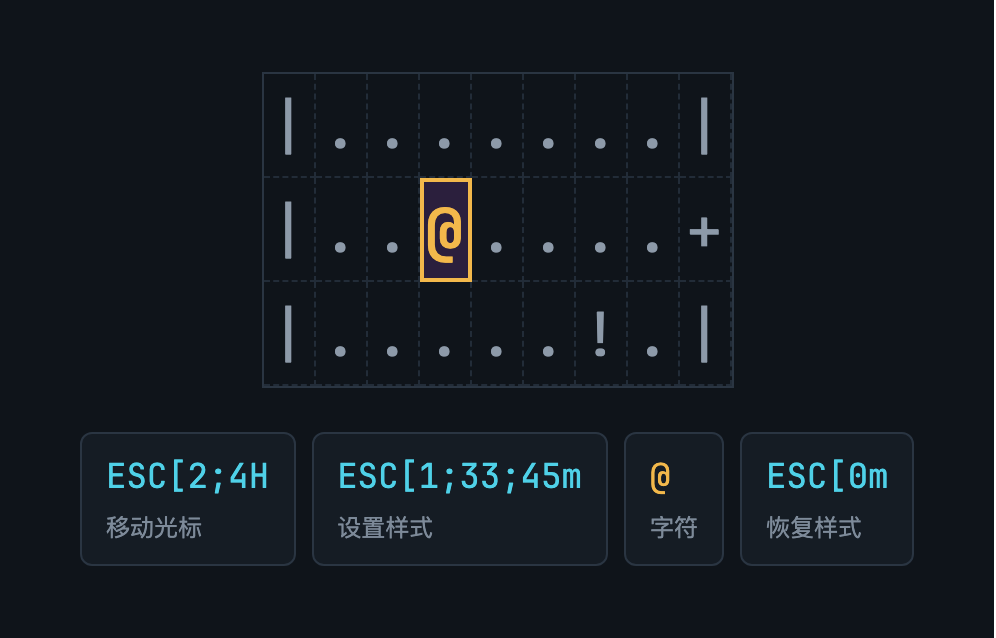

高亮的格子在第 2 行第 4 列，里面是黄色加粗的 @，背景是紫色。程序要画出它，会向终端依次发送四段字节：

ESC[2;4H       把光标移到第 2 行第 4 列
ESC[1;33;45m   粗体、黄字、紫底
@              字符本身
ESC[0m         恢复默认样式

以 ESC 开头的那几段，终端会执行，但不会显示出来。它们的格式由 ECMA-48 规定，大家习惯叫它 ANSI 转义序列。至于 @ 代表玩家，那是游戏自己的规则，终端并不知道。

先分清三个常被混用的词。ASCII 是一套字符编码，RFC 20 记录的 ASCII 有 128 个码位，其中从空格到波浪号的 95 个可以打印出来，严格意义上的 ASCII art 只用这 95 个字符。ANSI art 是 BBS 时代的叫法，指用上面那种转义序列加上 IBM PC 字符集里的方块字符画出的彩色画面。TUI 则是 Text User Interface，说的是交互方式，一个只靠反显标出选中行的文件选择器也算 TUI。

Anders Carlsson 在 Beyond Encoding 里指出，这些按编码起的名字说明不了作品长什么样。同样是 ASCII 字符，Amiga 字体里的斜线能首尾相连，DOS 字体里却留着缝隙，两边的风格就这样分开了。后文沿用这些常见叫法，遇到字体影响大的作品再单独说明。

还有一种情况容易混淆：Kitty graphics、Sixel 等协议能让终端直接显示位图，Yazi 的文档列出了各终端的支持情况。网上很多漂亮的终端截图，里面其实混着真正的图片。

二、在屏幕出现之前

打字机

用字符画画，比计算机早得多。Isaac Pitman 1893 年出版的打字教材 A Manual of the Typewriter，1897 年再版时改名 Pitman’s Typewriter Manual，见 Sue Walker 对早期打字手册的研究。Heikki Lotvonen 提到书里的打字机图案，认为它们比下面这只蝴蝶更接近今天的 ASCII 艺术。

蝴蝶出自一位叫 Flora Stacey 的秘书之手，刊登在 1898 年 10 月 15 日的 The Phonetic Journal 上。据 Lotvonen，她把同一张纸以不同的角度反复放回打字机，把字母叠在一起来成形，所以整幅画更像铅笔画，不像由字符拼成的马赛克。

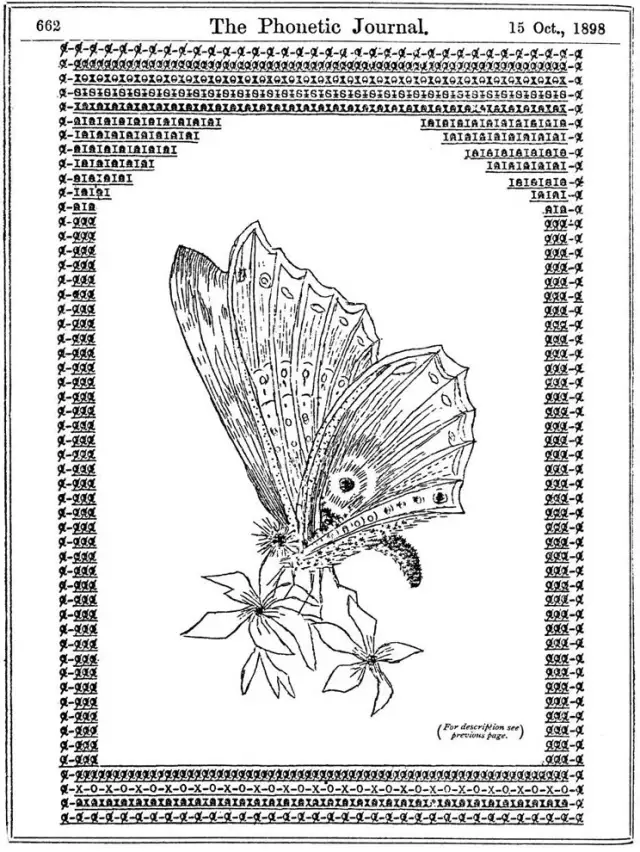

1898 年 10 月 15 日 The Phonetic Journal 第 662 页，刊登 Flora Stacey 的蝴蝶。四周的边框由反复打出的字符组合构成。

来源：oz.Typewriter 对 Stacey 生平的考证。原刊出版于 1898 年，在美国已进入公有领域。更多早期作品见 The Marginalian 对 Barrie Tullett 著作的介绍。

蝴蝶四周的边框，单独看只是字母和横线，排在一起成了花纹。

1919 年 6 月，Photoplay 杂志登了一幅 Kenneth Taylor 用打字机打出来的卓别林像。

Kenneth Taylor 的打字机肖像，刊于 1919 年 6 月的 Photoplay。头发和胡子用密集字符，脸部只用稀疏的点。

来源：Kenneth Taylor，Photoplay 1919 年 6 月，经 Wikimedia Commons。在美国属于公有领域。

凑近看是一排排字母，退后几步才是一张脸。蝴蝶的边框用的是字符的形状，卓别林像用的是字符的深浅。这两种用法到今天还是字符画的两条主要路线，第四节我们会实际测一测。

Bell Labs 的恶作剧

1960 年代中期，Bell Labs 的 Leon Harmon 想趁上司 Ed David 出差搞个恶作剧，找 Ken Knowlton 帮忙。他们扫描了编舞家 Deborah Hay 的一张照片，把灰度换成符号，印成一幅 12 英尺宽的裸体像，挂在 David 的办公室墙上。符号取自晶体管、电阻之类的电子元件。年份各处的记录不一，有 1966 年，也有 1967 年。

据 Knowlton 的回忆，这幅画只挂了一天，就因为被认为不适合挂在实验室里而摘了下来。后来它登上了 1967 年 10 月 11 日的《纽约时报》，题为 Studies in Perception I，又在 1968 年纽约 MoMA 的 The Machine as Seen at the End of the Mechanical Age 展上展出，见 V&A 的藏品记录。

它用的是自制符号，不算严格意义上的 ASCII 字符画。但它让计算机接手了卓别林像那种按明暗挑字符的工作。

VT100 与 Rogue

电传打字机只能一行接一行往下打印，没法回头修改。后来的视频终端能把光标移到屏幕上任意位置，但各家厂商的指令并不统一。DEC 自己的 VT52 要移动光标，得发送 ESC Y 再加两个代表行和列的字符，维修手册里就有这样的测试步骤。

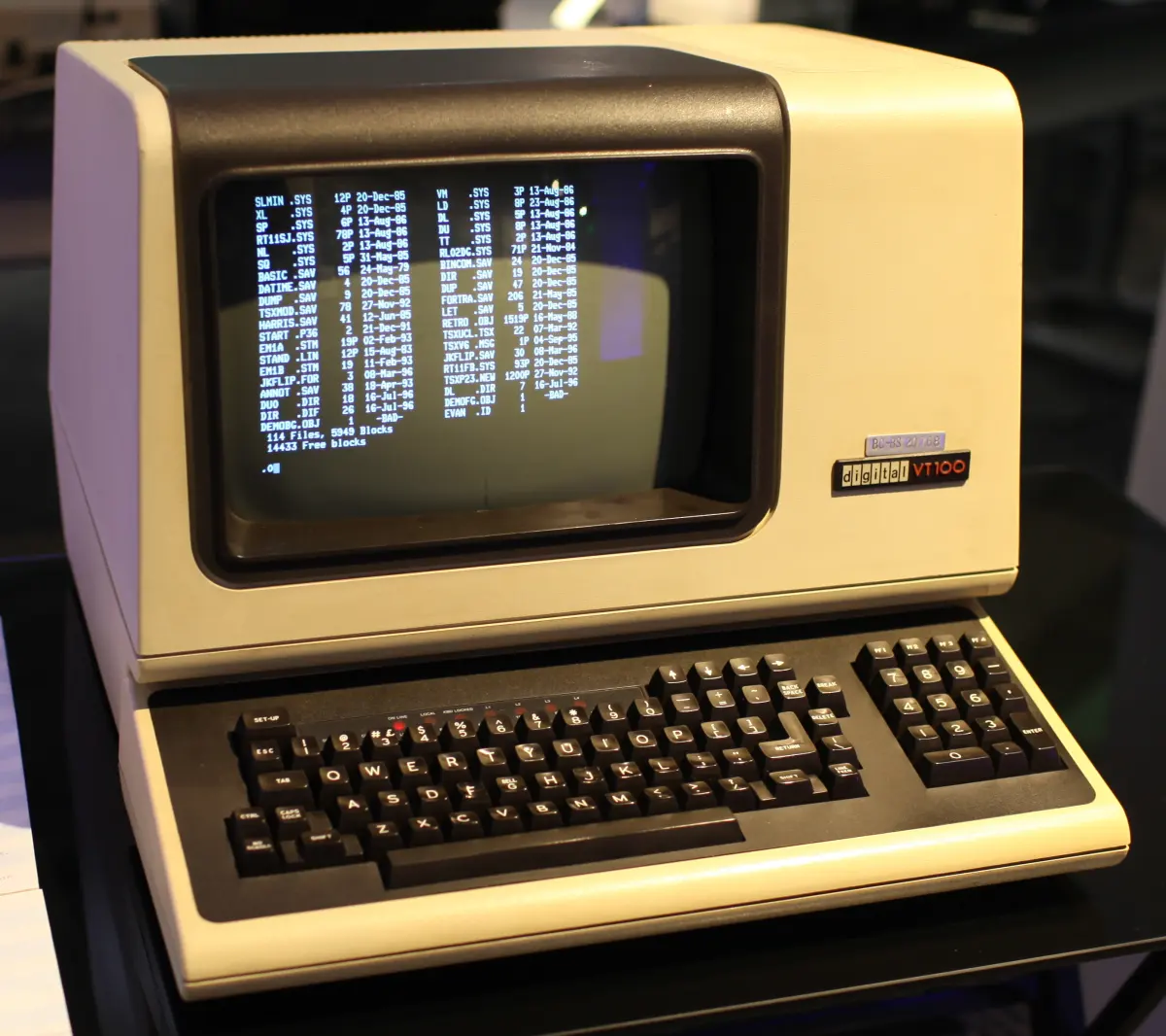

1978 年 8 月，DEC 推出了 VT100。据 DEC 的年表，这是它第一台符合 ANSI 标准的视频终端。VT100 的用户手册写明，它在 ANSI 模式下按 X3.64-1977 标准收发控制序列，同时保留了兼容旧软件的 VT52 模式。移动光标的序列叫 CUP，写成 ESC[行;列H，见手册第三章。今天的 xterm 等终端模拟器仍以 VT100 及其后继型号为参照，见 xterm 的控制序列文档。

来源：Jason Scott 摄，经 Wikimedia Commons，CC BY 2.0。

光标能自由移动以后，屏幕就能当成一张地图来用。几年后，Michael Toy 和 Glenn Wichman 开始写 Rogue，他们起初在加州大学圣克鲁兹分校，后来 Toy 转到了伯克利。Wichman 在 A Brief History of Rogue 里回忆，正是 Ken Arnold 写的 curses 库让他们能把字符放到屏幕的指定位置，才有了屏幕上的地下城。后来 Rogue 随 4.2BSD 发行，传遍了各地大学的机房。

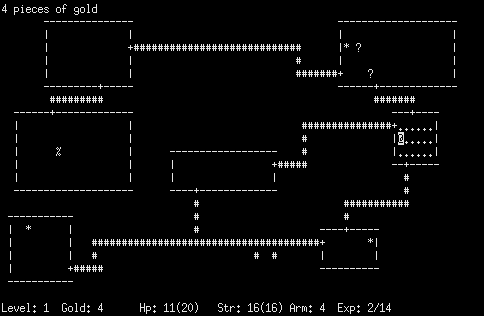

BSD 版 Rogue。横线和竖线围出房间，# 是走廊，+ 是门，@ 是玩家，最下面一行是状态栏。

来源：Thedarkb，经 Wikimedia Commons，CC BY-SA 4.0。

在纯文字的冒险游戏里，要用一段话描述“你的东边有一扇门”。在 Rogue 里，+ 就待在房间墙上，玩家一眼就能看到。代价是每个符号都得有固定的含义，玩家得去查。NetHack 的 Guidebook 到今天还在逐个解释这些符号。

:-)

1982 年 9 月 19 日上午 11 点 44 分，Scott Fahlman 在 CMU 的电子布告栏上提议，用 :-) 标记玩笑话，并补了一句“侧着看”。这条消息一度失传，2002 年才有人从备份磁带里把它找了回来。

它没有画任何东西，只是告诉读者这句话是玩笑。

BBS

1978 年 1 月 16 日，Ward Christensen 想到一个主意，和 Randy Suess 商量：让电脑俱乐部的会员用调制解调器拨进一台电脑，互相留言。他们在 30 天后的 2 月 16 日让系统上了线，后来在 1978 年 11 月的 BYTE 杂志第 150 页写文章介绍了它。这个叫 CBBS 的系统，被 Lotvonen 等人称为世界上第一个 BBS。

接下来二十年，人们拨号进入各种 BBS，最先看到的就是用字符画的欢迎画面。据 scene.org 保存的一篇 1998 年的文章，1990 年代初，ANSI 艺术家们开始组成团体，每月把成员的作品打包发布，叫作 art pack。最早的大型团体是 Aces of ANSI Art，随后有了 ACiD、iCE 等一大批。Sixteen Colors 今天还保存着大量原始文件，想看团体自己的记录，可以翻翻 SAC 的档案。

BBS 的字符画大多是有用途的：欢迎画面介绍站点，菜单告诉你按什么键，文件列表里还有小字标。上传文件附带的说明文件 FILE_ID.DIZ 通常不超过 10 行、每行 45 个字符，艺术家要在这么小的地方把团体的名字画得认得出来。

三、几件作品

下面这些作品，建议都打开原作看。先看整体，再放大看字符。

Joan Stark 的旋转木马

Joan G. Stark 常以 jgs 署名。她的作品集按动物、人物、节庆分类，站上说几乎所有的画都出自她一个人之手。

来源：Anders Carlsson，Beyond Encoding，图 1。左为 Joan Stark（1998，Usenet 风格），右为 Stylez（1995，scene 风格）。

左边的旋转木马，能认出它靠的是外轮廓、头的朝向、腿的姿势和穿过身体的立柱。

Amiga 的斜线

右边是 Stylez 的字标，字母被拉进了透视里，大块的内部空白和黑底一起撑起了体积。

这种画法离不开 Amiga 的默认字体 Topaz。Heikki Lotvonen 在 Amiga ASCII art 里解释了原因：Topaz 的字距和行距都很窄，下划线后面紧跟一条斜线，看起来就是连着的；上下两行的斜线也能接成一条长线，所以许多 Amiga 字标看起来是斜体。同一篇文章还收了芬兰艺术家 Antti “h7” Kiuru 的 Jungle Fever。

h7 的 Jungle Fever 标题图版，以斜线字标、细长竖线和大面积留白组织阅读节奏。

来源：Heikki Lotvonen，Amiga ASCII art，图 15。

这张图远看是一个大字标，近看是一列细竖线串起的短句，中间大片留白。这类字标靠空白分开字母，想把它压窄，只删空格是不行的，字母会粘成一团。

Roy 的小画布

Roy 是 SAC 的组织者，SAC 成立于 1994 年 12 月，官网有它的历史。SAC 字标图集收了大量用在 NFO 和 FILE_ID.DIZ 里的小字标。Roy 写过一篇 Width Restrictions & Challenges，讲怎样在有限的宽度里画字标，其中一条建议是：在字标下面用普通文字再写一遍名字。他的理由有两个，一是不是每个人都读得懂艺术字，二是搜索引擎只认普通文字。

Prompt 也是这么做的：启动画面画会徽，进入程序后，大多数页面的左上角都写着普通文字的 nbtca。

ACiD 与 Blocktronics

ECMA-48 第 8.3.117 节的 SGR 只定义了 8 种前景色和 8 种背景色，参数 30 到 37 和 40 到 47。PC 上把“加粗”显示成高亮，前景色就多出 8 种，所以 ANSI art 一般有 16 种前景色和 8 种背景色。打开 ACiD 100 的作品包，再翻翻 Blocktronics 的档案，能看到艺术家们在同样的限制下画出了多么不同的东西。

其中一件是 ungenannt 的 ungenannt_1453.ans，收录在 2016 年的 blocktronics_blocktober 包里。画的是 1453 年的君士坦丁堡之围，顶端是大字的“1453”，往下依次是 Mehmet II、城墙、攻城的士兵和 Constantine XI。这是一幅 640 × 9904 像素的长卷，要在档案站上一路滚动着看。整幅画只用了红、黑、灰、白四种颜色，大块的明暗反复出现，把很多细节连成了一个整体。

东亚的两个传统

日本的 AA（在西方常叫 Shift-JIS art）用日文字符和 MS PGothic 这样的可变宽度字体，Carlsson 说它的字符集更大，所以能画得比西方的 ASCII 更细。Carlsson 的文章里收了 Illiorzilli 在 2013 年画的一个机器人。这类作品是为比例字体排的，换成等宽字体，对齐就会乱。

台湾的 PTT 是另一个传统。

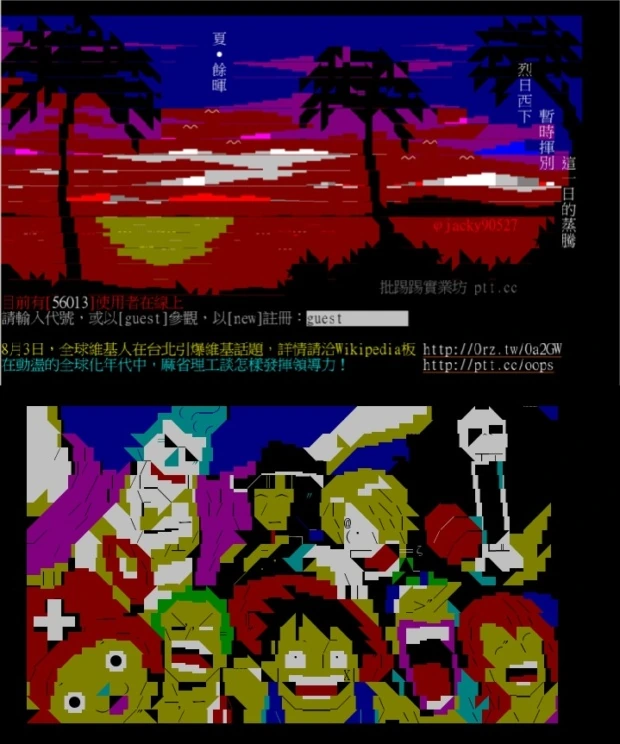

来源：Anders Carlsson，Beyond Encoding，图 5。上为登录画面，作者 jacky90527，Carlsson 未标注日期；下为 else 的作品（2013）。

Carlsson 注意到，PTT 用的中文字符集里方块字符比西方的多得多，那里的艺术家更喜欢用整块的几何色面，很少用明暗渐变的字符。登录画面里是红色的落日、几棵棕榈树的剪影和几条水平色带，一句中文诗竖排在右上角。下方的群像靠清楚的色块边界，让好几个人物同时站得住。

这是我们找到的离 Prompt 最近的传统：中文、终端、色块。不过这些作品是为当年的 BBS 客户端画的，放到今天的 Unicode 终端里，方块字符的宽度未必还一样，我们没有逐个验证。

Raquel Meyers 的 PETSCII

PETSCII 是 Commodore 机器上的字符集。Raquel Meyers 的作品列表里既有 PETSCII，也有 Teletext，还有展览和工作坊。

来源：Anders Carlsson，Beyond Encoding，图 6，2015 年作品。更多 Teletext 作品见 Teletext Art 的艺术家页面。

画面里的东西不多，就是几种阶梯、斜线和小方块，换着方向和颜色反复出现。

FIGlet

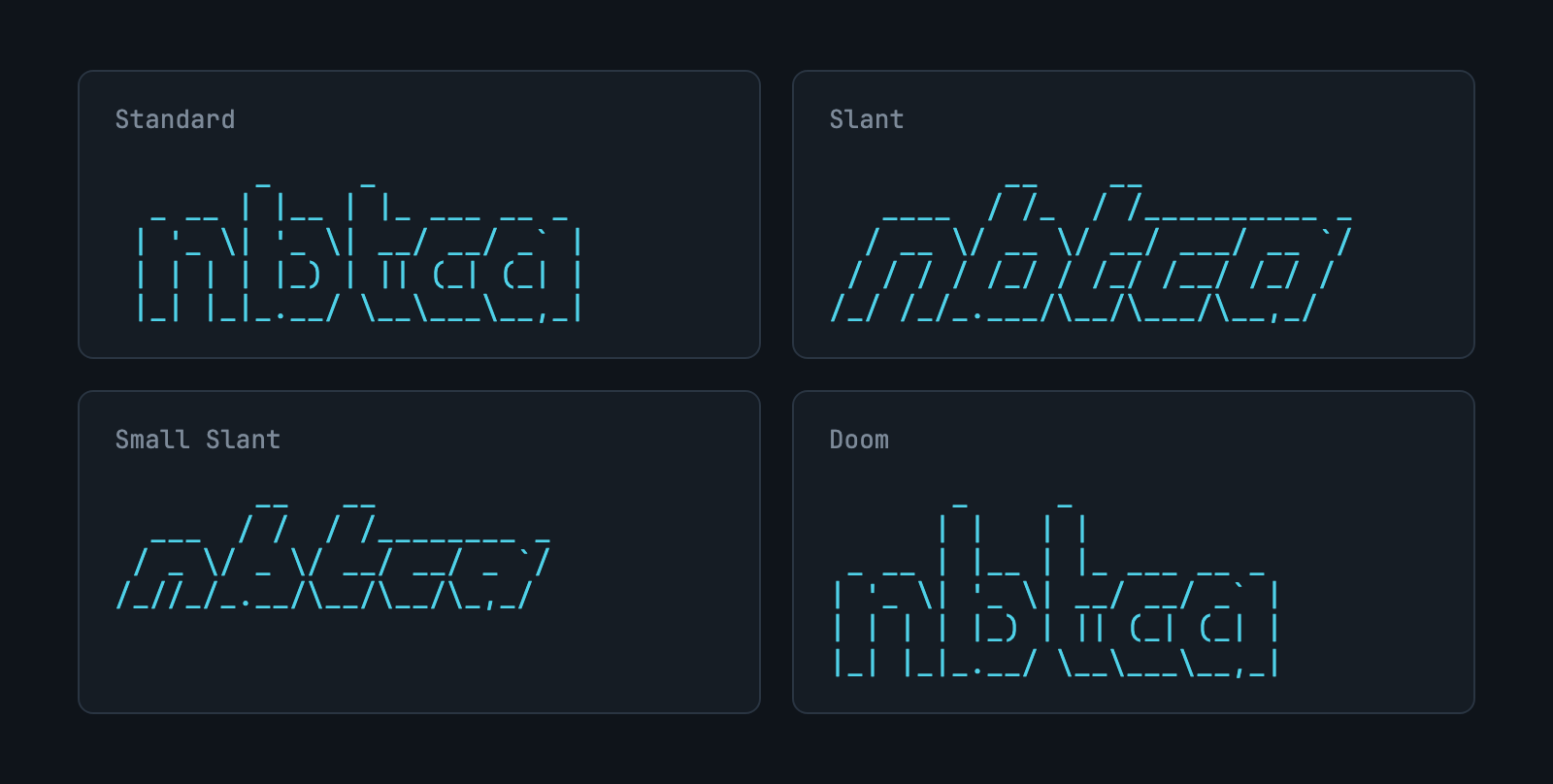

FIGlet 是 Glenn Chappell 和 Ian Chai 写的小工具，能把一行文字排成大字。名字来自“Frank, Ian and Glenn’s letters”，手册页上最早的版权年份是 1991 年。我们用它试了几种字体：

Slant 的斜线写法和 Amiga 字标很像。对 Prompt 这样名字固定的程序，没必要在运行时调用 FIGlet，挑好的字标存成文本文件随程序发布就够了。

四、字符的几何

哪个字符最黑

卓别林像按深浅挑字符，那么，哪个字符最“黑”？

网上流传着不少密度序列，比如 .:-=+*#%@，但没说是在哪种字体下测的。我们干脆自己测：在浏览器里用 JetBrains Mono 逐个渲染 95 个可打印字符，数每个字符占了单元格多少面积。

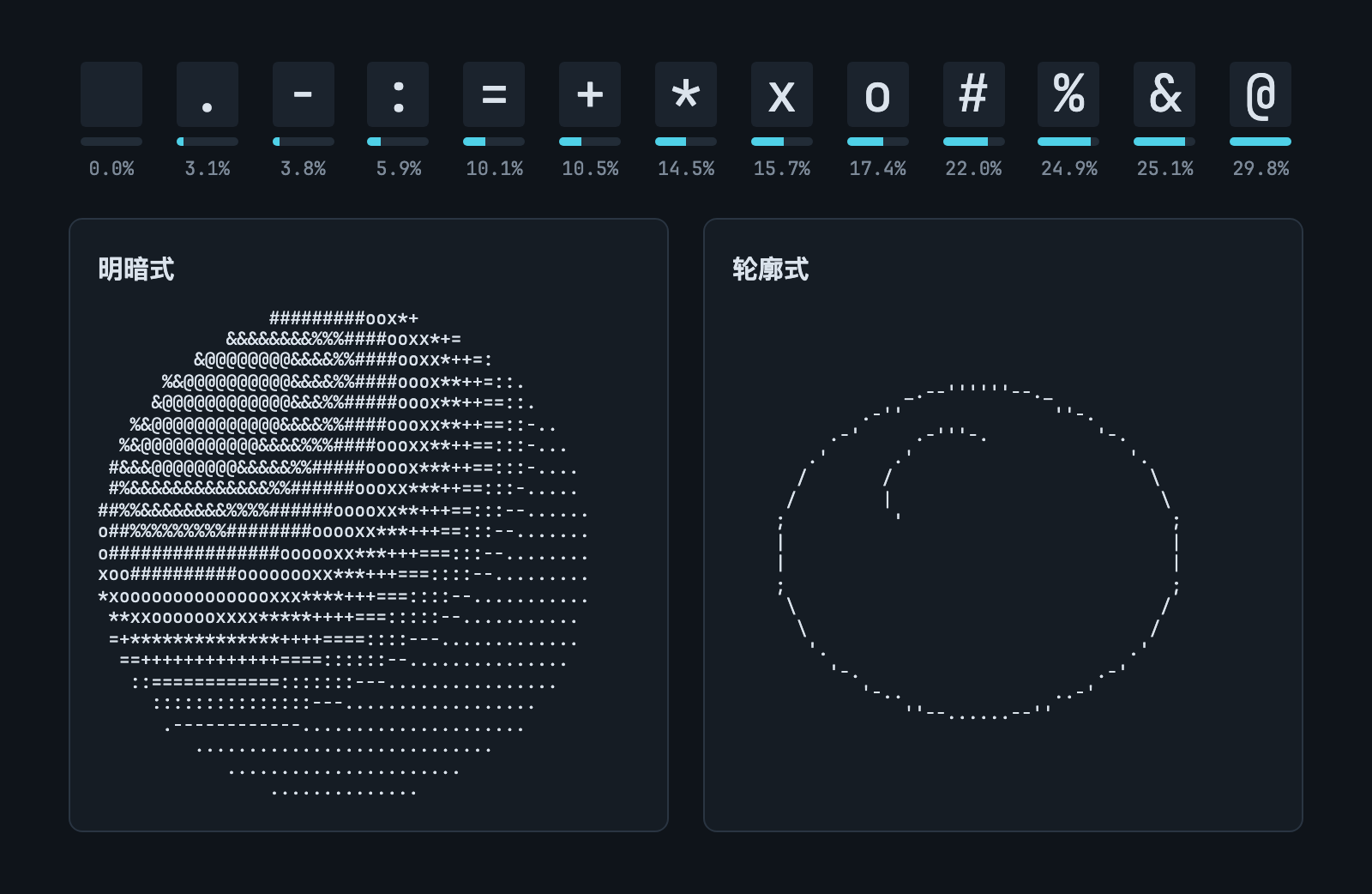

上方是 JetBrains Mono 中 13 个字符的实测墨量。下方左侧是明暗式，按亮度为球体逐格挑选字符；右侧是轮廓式，用字符的线条勾出同一个球。

最黑的是 @，也只盖住了单元格的 29.8%。# 是 22%，. 只有 3.1%。换一种字体，排名多半会变，我们只测了这一种。

图中左边的球，就是按测出来的墨量，逐格给每个位置挑了一个字符。右边的球是手画的，只用字符的线条去贴合轮廓。Xu、Zhang 与 Wong 在 SIGGRAPH 2010 的论文 Structure-based ASCII Art 里，把这两种做法分别叫作 tone-based 和 structure-based。他们指出，前者要很多字符才有层次，后者直到论文发表时还主要靠手画，因为要用很少的几种字符形状去贴合任意曲线，太难自动完成。

格子是窄长的

终端的格子不是正方形。等宽字体的字宽一般约为 0.6 em，终端的行高多在 1.2 到 1.4 em 之间，所以一个格子大约宽 1、高 2。

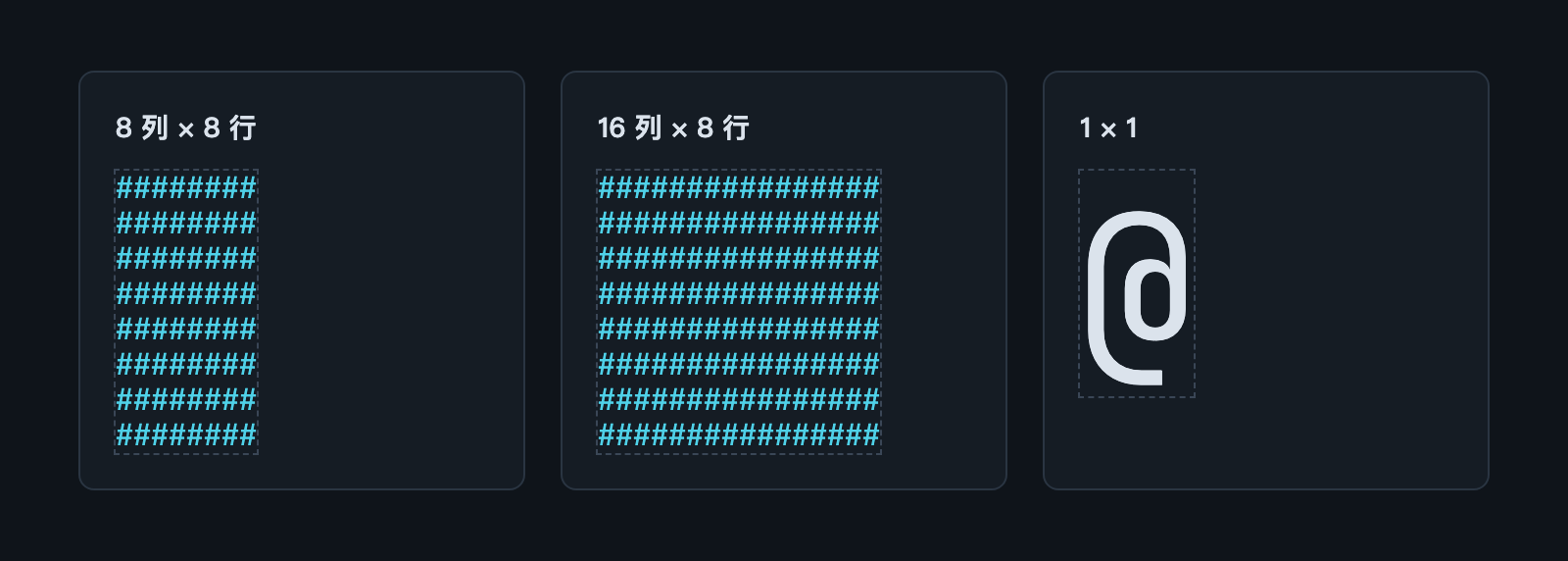

8 列 × 8 行的字符拼出来是竖长条，要 16 列才接近正方形。把一张照片按字符数等比缩小，结果总是又高又瘦。

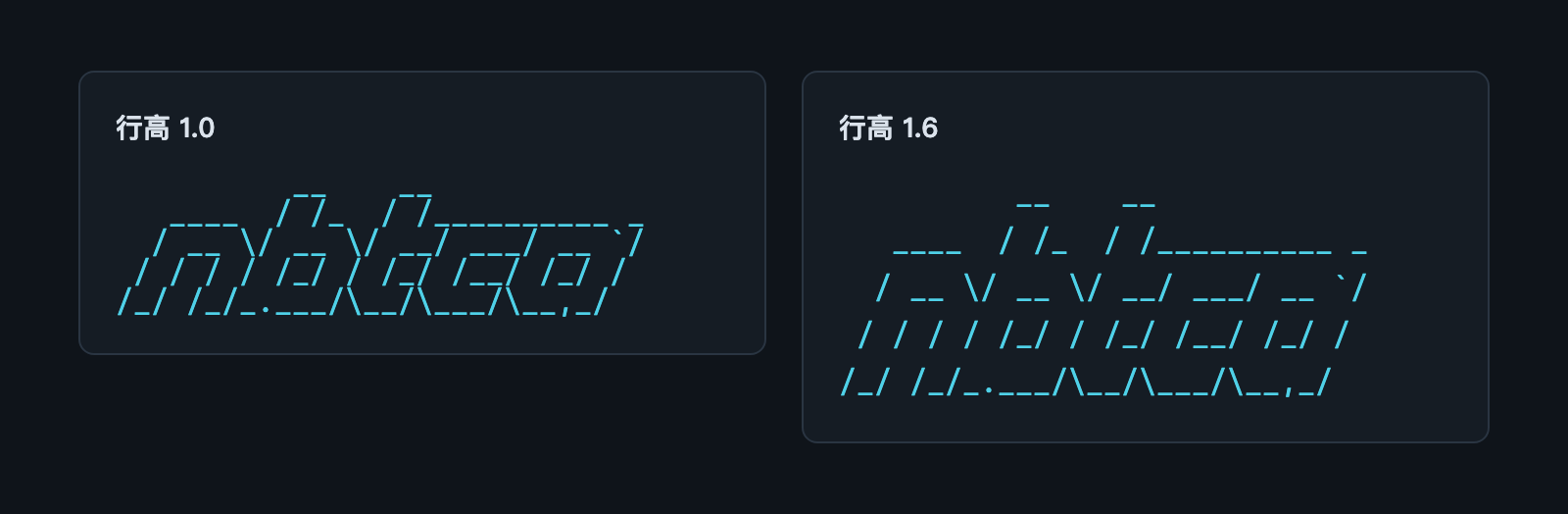

行高的影响更隐蔽。文本文件里只存了字符和换行，字体和行高都由看的人的终端决定：

我们自己就踩过这个坑。写这篇文章时，博客上的代码块继承了正文 1.7 倍的行高，一个三行的 NBTCA 字标被拉得斜线全断了。查下去发现，是博客的 Markdown 插件把代码块原有的样式类覆盖掉了，修好以后行高回到 1.35，斜线才重新接上。

把格子再切小

想画得更细，可以把一个格子再切开。Unicode 有半格和四分格的方块字符，还有 Braille 点字：每个字符是 2 列 × 4 行共 8 个点，256 种组合，从 U+2800 到 U+28FF。

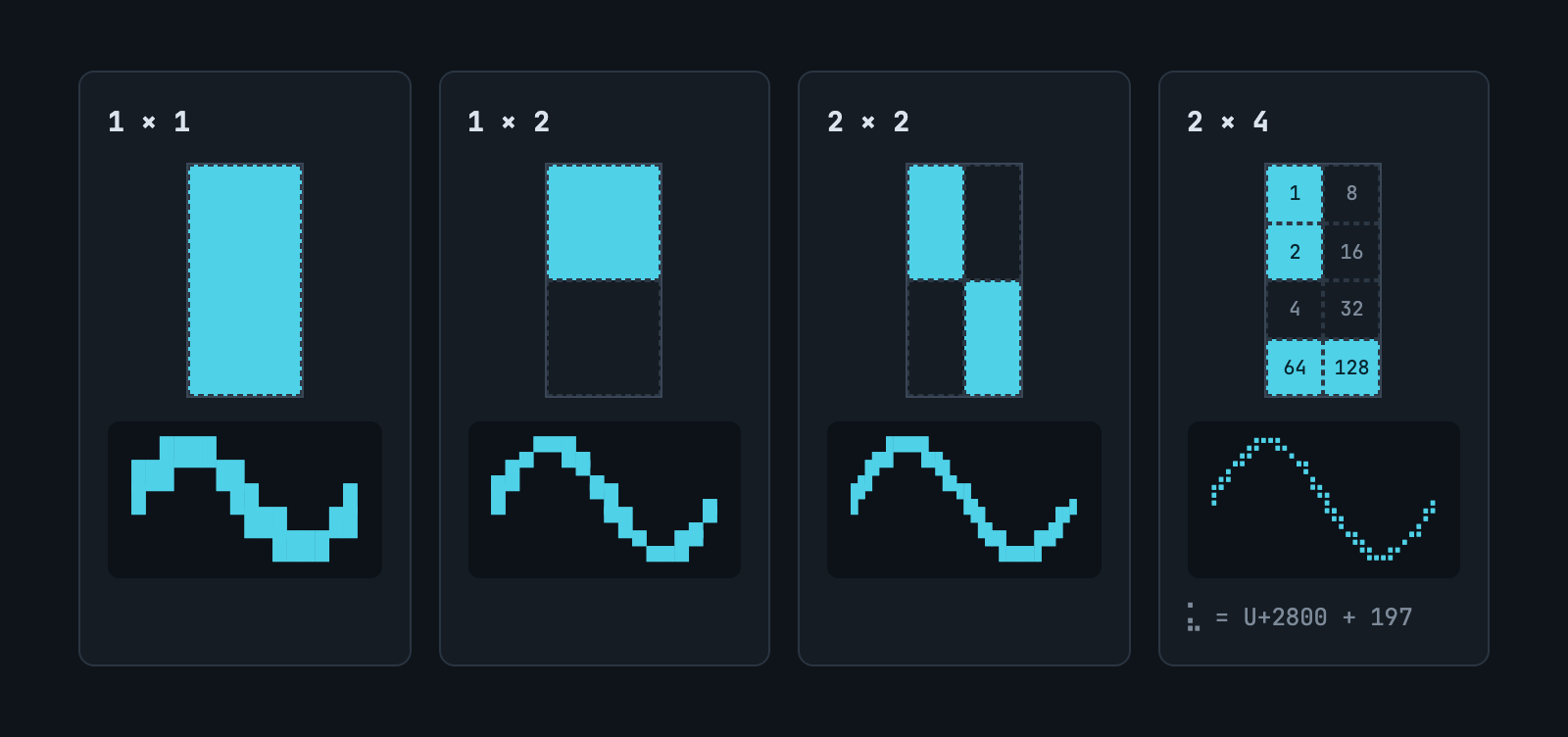

把一个单元格分成 1 × 1、1 × 2、2 × 2 和 2 × 4 块，分别对应整格、半格、四分格和 Braille，下方是各自画出的同一条正弦曲线。

Braille 的编码很规整。八个点各有一个权重，从 1、2、4 一直到 128，亮起的点的权重加起来，再加上 U+2800，就是要输出的字符。图里那个例子亮了权重为 1、4、64、128 的四个点，加起来是 197，所以是 U+28C5，也就是 ⣅。程序不用查表，直接算就行。btop 的曲线和 Prompt 的会徽都是这么画出来的。

点越多，曲线越平滑，但每个点之间都有空隙，看起来也越稀疏。

曲线和圆上的字

会徽外圈那圈字，是这次最难的地方。我们没有找到专讲字符画里怎样沿圆排字的资料，下面是几个传统拼起来的样子。

Amiga 上的“线条 ASCII”几乎只用 / _ \。Heikki Lotvonen 的文章里引了艺术家 Skin 的话：做 ASCII 时他从不用超过十个字符。作者自己的结论是，曲线很难，甚至不可能。那个传统里的 logo 多是七到十二个字母的横排字标，不超过 80 × 25。我们没有在里面找到圆形加环绕文字的会徽，他们的办法大概是把设计改成字符画得出来的样子。

打字机艺术用的也是等宽字符，却可以逃出网格。Barrie Tullett 的《Typewriter Art》写到，打字员可以回退一格、只走半格，松开压纸卷筒让纸自由移动，在同一个位置叠打几个字符来调深浅。1898 年的《Stenographer’s Journal》已经有人说，打字机画出的直线、曲线和圆能接近钢笔。书里还收了捷克诗人 Eduard Ovčáček 在 1964 到 1966 年用打字机做的 Kruhy（《圆》）系列具象诗，圆是它的主题。终端里的字符不能回退半格，这条路我们走不了。

更早的是微缩书写，9 世纪起就有人用极小的希伯来字母写出轮廓和图案，伊斯兰书法里也有类似的 calligram。它的思路是让字本身成为线条，而不是在一个圆里再塞字。

还有一条路是改字体。Amiga 艺术家依赖 Topaz 窄小的字距，让斜线能接起来。2023 年 Velvetyne 发布的 Jgs Font 是专为字符画设计的字体，故意夸大字符的连接性，让它们连成线、曲线和边框。Chafa 则能从任意字体文件加载字形来匹配，思路和我们生成会徽时一样，只是它在运行时选字体。

Xu 等人的论文里记了另一条经验：手工做结构式字符画的人，会把原图略微变形，让字符更容易对上。他们的方法也是交替地变形和匹配，并限制变形的幅度。

空白和颜色

字符界面没有别的分组手段时，空行和缩进就是排版：课程名、时间和教室连着写三行，会被读成一组，下一门课之前空一行，就分开了。

颜色能表达的东西很多：品牌、选中项、状态。但总有人的终端关了颜色，或者分不清某些颜色。NO_COLOR 是一个简单的约定：只要设置了这个环境变量，程序就不该输出颜色。Prompt 的做法是让选中项除了变色还有箭头，“没有安排”和“还没加载”也用不同的符号，第七节会看到。

五、别人的 TUI

我们挑了几个口碑不错的终端程序，看它们怎样回答同样几个问题：我在哪一页，选中了什么，数据是不是最新的，下一步能按什么。

Midnight Commander 是 Miguel de Icaza 发起的双栏文件管理器，项目 FAQ 列出的早期合作者是从 1994 年下半年起陆续加入的。它最显眼的是底部那行功能键：

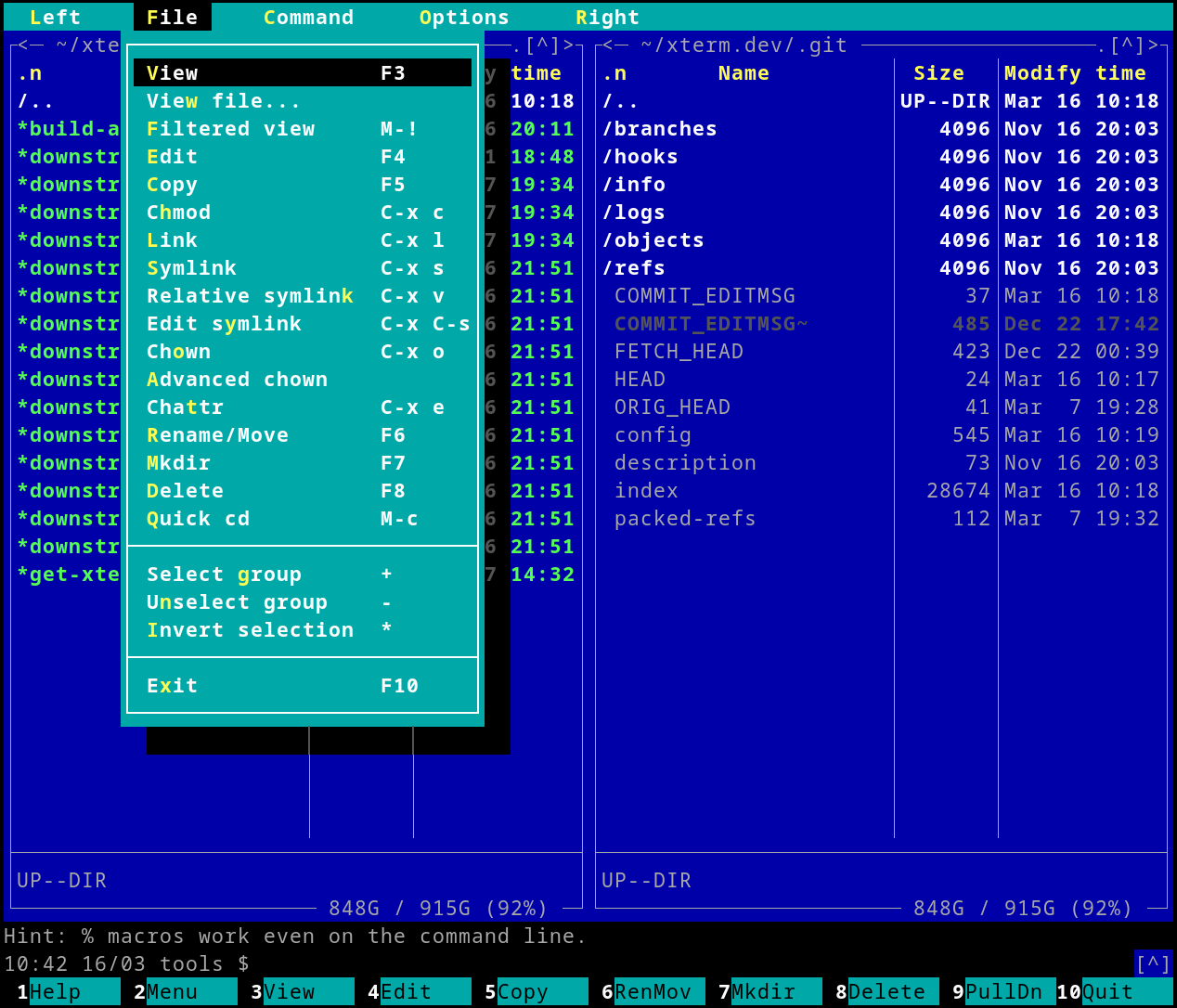

Midnight Commander 官方截图，展示双栏文件列表、打开的 File 菜单和底部功能键提示。

来源：Midnight Commander 官网的截图。

F1 到 F10 一直写在屏幕最下面，不用翻手册就能知道每个键干什么。

btop 则把比例条、曲线和精确数值放在一起：

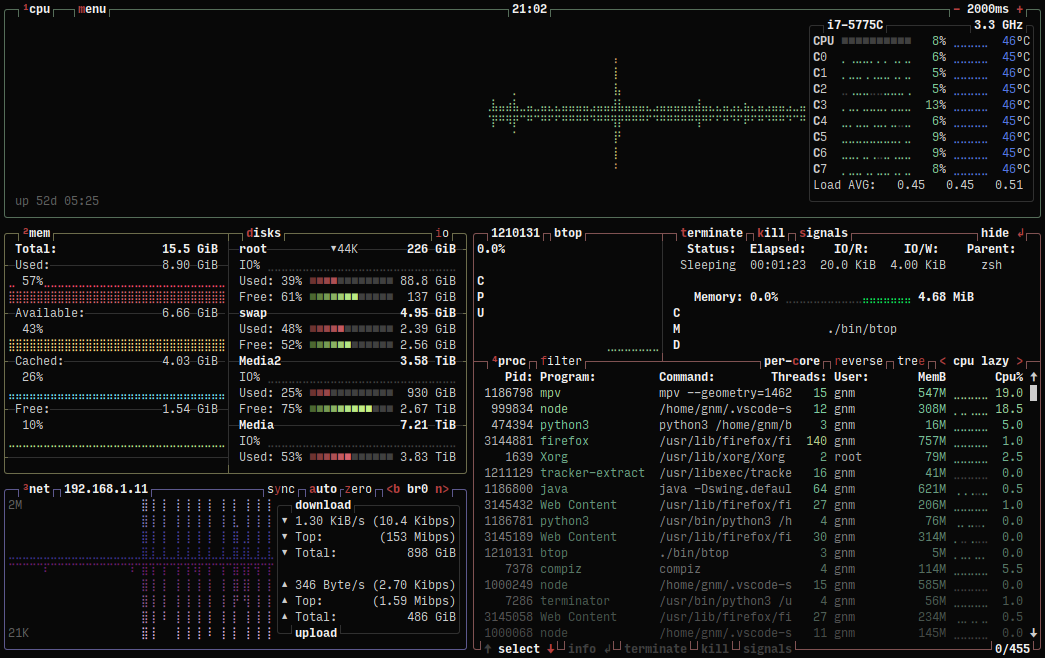

btop 官方截图，以固定区域显示 CPU、内存、磁盘、网络和进程信息，图形与精确数值并列。

来源：btop 官方仓库的截图。

条形让你一眼看出 CPU 忙不忙，旁边的数字告诉你具体是多少。

fzf 每输入一个字符就重新过滤一次候选项，预览窗口跟着当前选中项变化。Helix 按下 space 或 g 这样的前缀键后，会弹出一个小框，列出接下来能按的键，由配置项 auto-info 控制，默认开启。K9s 在画面顶部固定显示当前连接的集群，你不用记自己在看哪个。

六、把 Prompt 跑起来

轮到 Prompt，我们没有看设计稿，直接看它跑起来的样子。

一开始我们用 vhs 录屏，结果被骗了一次：按下 2 切到课表页，截图里高亮的却是活动页。我们以为找到了一个 bug，做对照实验才发现，vhs 在隐藏和显示画面之间切换后，截图的帧顺序会乱。后来我们改用 Python 的 pty 模块在伪终端里启动 Prompt，用 pyte 这个终端模拟库解析它的输出，等画面上出现预期的文字再截图，最后按每个字符的真实宽度和颜色转成图片。下面的截图都是这样得到的。

第一轮我们测的是 v1.5.22，找出了四个问题，记在 nbtca/Prompt 的 #93 到 #96。这些问题后来都改掉了，下面的描述以 v1.5.23 的提交 1567a2b为准，截图也基本重拍过。用的是全新的配置目录，没有登录统一认证，活动和文档都是 10 月 30 日的公开数据。

启动动画

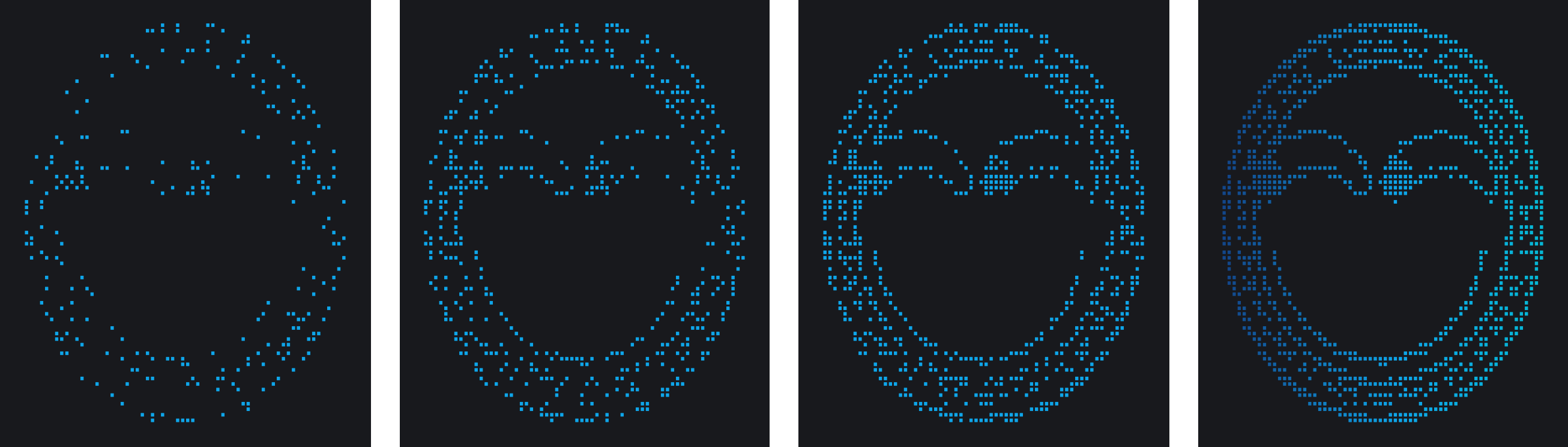

动画太快，从外面截不到中间帧，所以这四帧是直接调用 Prompt 自己的 materializeBraille 函数、固定随机种子生成的。读了代码才知道它是怎么做的：先把会徽里每个 Braille 字符拆成一个个亮着的点，打乱顺序，然后分 12 帧，每帧多点亮一批，帧与帧之间隔 35 毫秒。每一帧要输出的字符，就是用上一节的办法，把已经点亮的点的权重加起来算出来的。

中间帧都是单一的品牌蓝 #0ea5e9，最后一帧才换成按列从 #124689 经 #0ea5e9 渐变到 #06b6d4。按任意键可以跳过。

会徽有三档。窗口至少 60 列、34 行时，用带外圈文字的大会徽；至少 44 列、24 行时用中号；再小用小号。

终端不支持 Unicode 时，原来换成三行的 ASCII 字标，和 Braille 圆环毫无关系，这就是开头说的那个问题。现在 ASCII 终端看到的是同一个会徽，分四档：

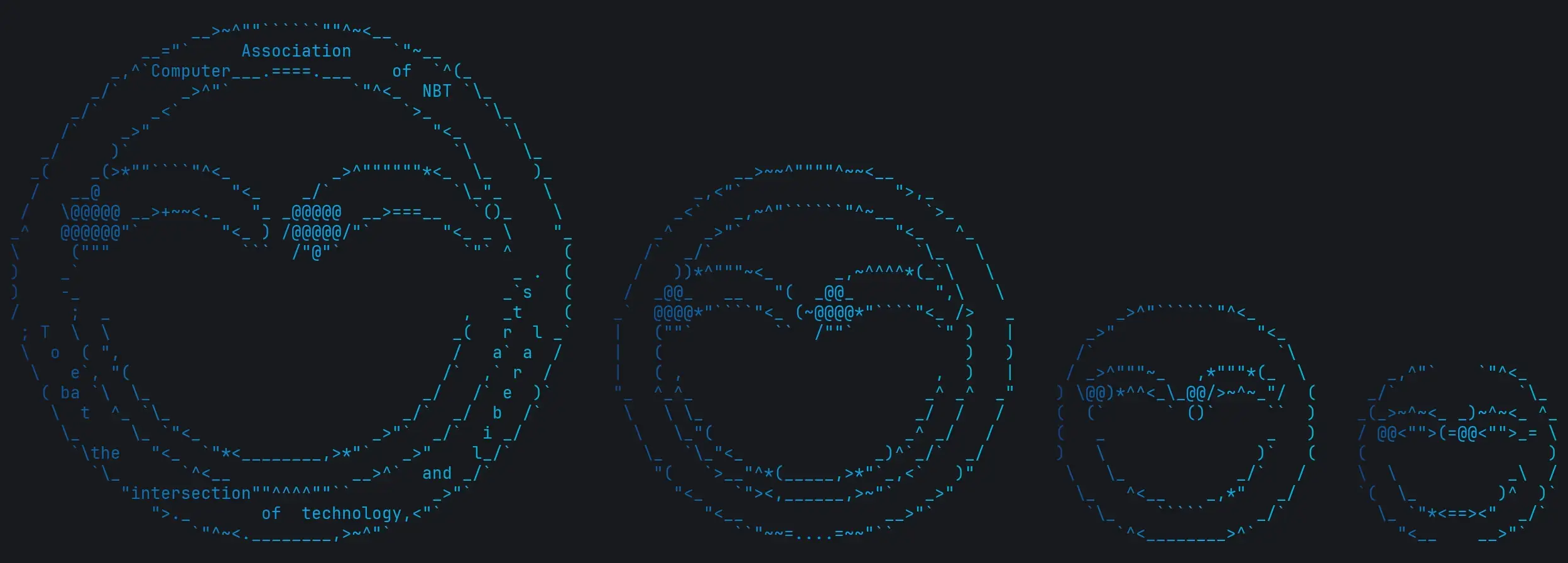

Prompt 在 LANG=C 下的四档 ASCII 会徽，从左到右依次是 26 行、19 行、12 行和 9 行。每一档都有外圈、两只带瞳孔的月牙形眼睛和一道下弯的笑弧，前两档多一圈内环，最大的一档还把两圈之间的小字写了回去。

要把会徽还原到这个程度，我们走了三遍。社团的会徽是一张经典的“滑稽”脸：外面两圈，圈中间写着一圈小字，里面是两只月牙形的眼睛，瞳孔偏向外侧，下面一道笑弧。第一遍，我们把 Braille 点阵缩小，按每一格的明暗从一串由疏到密的字符里挑一个，这是明暗式。圆环粗细不均，眼睛糊成一团。第二遍改成逐格挑笔画最接近的字符，好了一些，但眼睛的轮廓还是对不上，小号则是我们手画的一张笑脸，和会徽几乎没有关系。

两遍都有同一个毛病：它们拿 Braille 点阵当原图，而点阵本身已经是会徽的一份有损的拷贝。第三遍我们回到了社团的 SVG。会徽几乎全是线条，所以先把线条细化成接近字符笔画的粗细，圆环按半径直接画，眼睛和笑弧从 SVG 里取，只有瞳孔保持实心，两圈之间的那圈字先拿掉。然后不再一格一格孤立地挑字符，而是让整个网格的渲染结果和原图尽量接近：用 JetBrains Mono 把每个候选字符渲染出来，两边都做一次高斯模糊，逐格挑能让整体误差最小的字符，反复扫几遍，让相邻格子的笔画接得上。眼睛和笑弧的误差权重是圆环的三倍，因为脸才是会徽的辨识点。@ 只允许出现在瞳孔那样的实心处，其余格子只用 ^ ' _ | 这类细字符沿着线走。

最大的一档还要把那圈字写回去，这一步试了三种做法。原图的字是沿圆周旋转的，ASCII 的字形转不了，所以字母必须直立。第一种是沿圆弧一格放一个字母，圆弧在方格里只能走成台阶，一个词被拆成几截，“Computer”变成了“Compu”和“ter”。第二种参照微缩书写，让外圈本身由字母 NBTCA 重复构成，结果满圈都是零碎的字母，比圆环还乱，放弃了。第三种参照前面那条“允许变形”的经验：把圆弧近似成一段段直线，每个词在自己所在的位置排成一条整齐的直线，横排、斜排或竖排里挑偏离空带最少的一种。上半圈写 Computer Association of NBT，下半圈写 To be at the intersection of technology and liberal arts.，都从左往右读，到了侧面就沿着圆弧向上斜排，和印章上的字一样。这些格子最先定下来，再让圆环绕着它们去拟合。中号以下的空带只有一行多高，放不下字，就不写了。

这个做法借了几份资料。第四节引的 Structure-based ASCII Art 的核心是一个允许错位的形状相似度；我们的“先模糊再比较”是它的一个粗糙替代，同样是为了容忍笔画差几个像素。AcerolaFX 的 ASCII 着色器先做边缘检测，再按每个 8 × 8 像素块里占多数的边缘方向，在竖、横和两个斜向里选一种线条字符，线条交给方向，其余交给亮度。我们没有照搬，因为只看主导方向选不出圆弧和笔画的接缝。libcaca 研究的第三章讲误差扩散，Prompt 画风景时用的就是它的蛇形 Floyd–Steinberg；第七章提到，给每块只存一个平均值不如存四个角的值，逐格比较 16 × 34 个像素，是把这个想法推到底。

四档的大小是按终端的常见尺寸定的：56 × 26 给高窗口，40 × 19 刚好放进 80 × 24 的默认终端，再往下是 26 × 12 和 20 × 9。放不下就只写 NBTCA，再放不下才跳过启动画面。三行 ASCII 字标已经删掉，它画的是字母，不是会徽。

这一版会徽、生成脚本和用到的 SVG 在 nbtca/Prompt#100 里，截图取自这个分支。

活动页

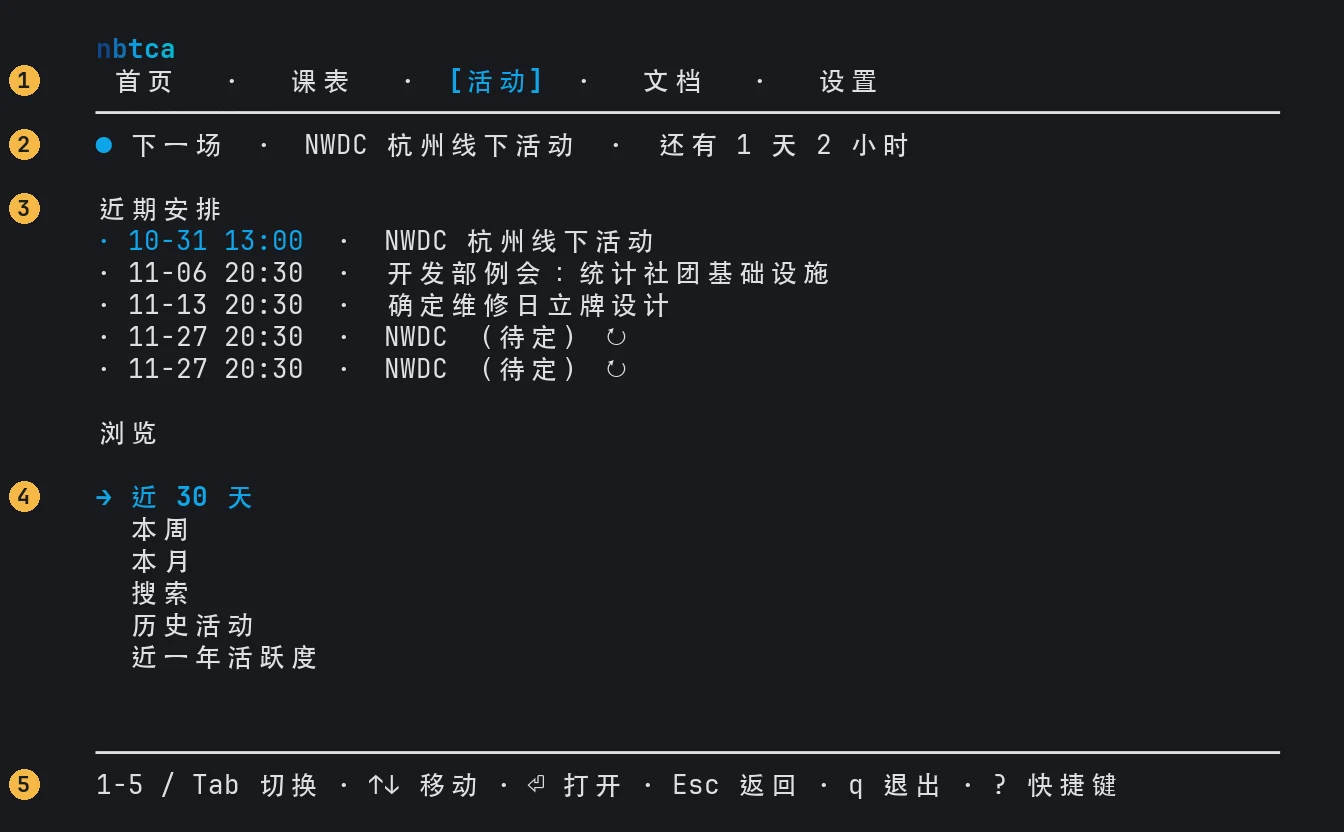

按前面那四个问题逐条对一下：

我在哪一页：当前标签加了方括号，用加粗的品牌蓝显示。
下一场是什么：顶部写着下一场活动和倒计时。
近期有什么：最近的一场正常显示，更远的日期变暗，↻ 表示每周重复的活动。
选中了什么：浏览菜单里，选中项前面有 →，并且变成品牌蓝。
能按什么：底栏只列当前页面有效的键。首页没有可选的东西，底栏就不写 ↑↓ 和 ⏎。

活动页里还能打开一张近一年的活跃度热力图：

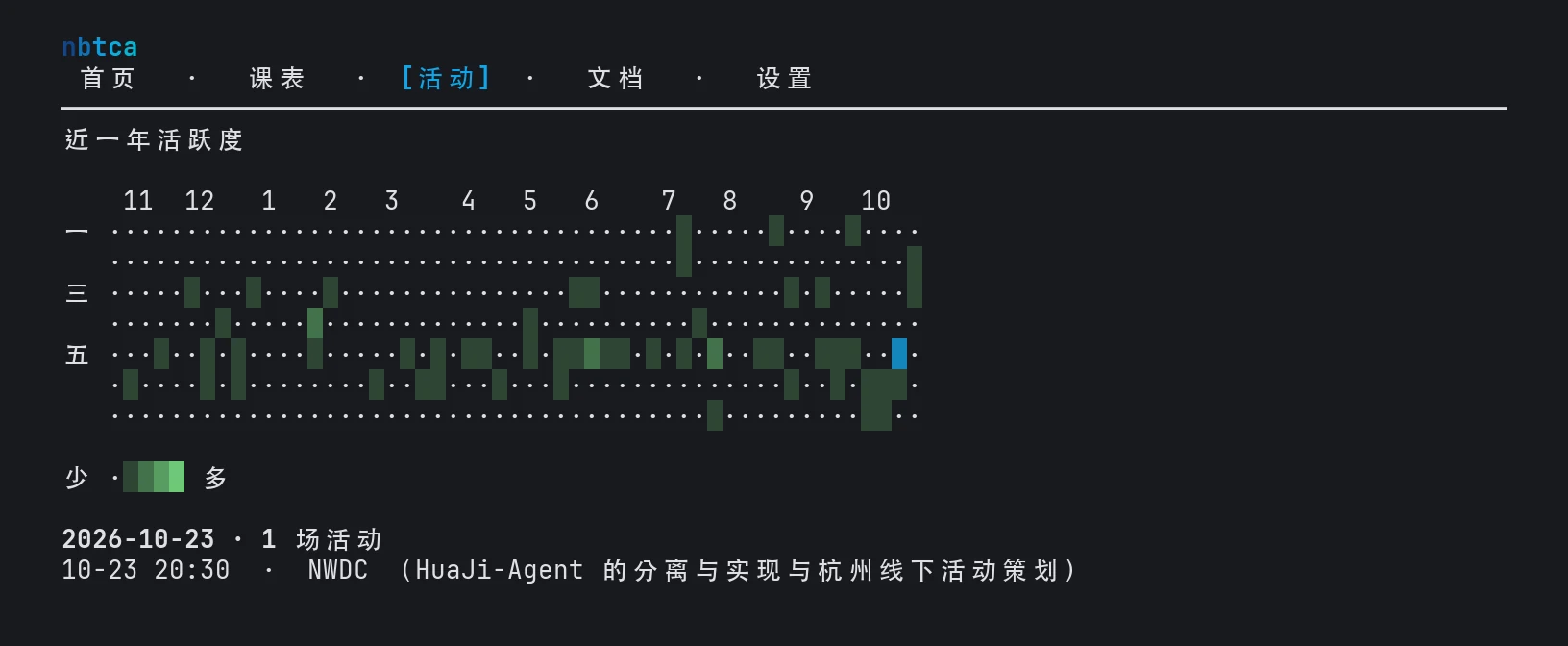

Prompt 的近一年活跃度热力图。横向是周，纵向是周一到周日，每格的深浅表示当天的活动数量，选中的一格为蓝色，图例下方写着 2026-10-23 有 1 场活动。

每列是一周，每行是星期几，格子的深浅就是那天有几场活动，4 场以上都算最深。行首只标了一、三、五，月份标签放不下的时候会自动省略。

第一轮测试时，这张图只能看，看不出哪一天具体有什么。现在可以用方向键在格子间移动：上下移一天，左右移一周，选中的那天蓝色高亮，下面写着日期、场数和活动，回车把那天展开成列表。今天以后的格子选不中，因为统计的只是过去一年。

课表页

第一行永远是学年、学期和第几周，和 K9s 把范围钉在顶部是一个意思。进度条的画法像 btop：█ 和 ░ 给出大概位置，旁边写着“第 7/17 周”和“距离期末考试周还有 77 天”。

选“登录查看我的课表”会进入统一认证的表单，学号输入框下面写着一行小字：“仅发送给学校统一认证”。

页面下半部分原来是空的，现在画了一列山脊，山路上每一周有一个刻度，旗子随学期进度往上爬。这类图在窗口有空位时才出现，第七节会讲它们怎样随终端的能力变化。

文档

文档页可以按分类浏览，也可以搜索。搜索和 fzf 不同，要按回车才提交，因为结果来自远程的文档站，每输入一个字就请求一次并不划算。结果页的排法倒是和 fzf 很像，左边是标题，右边是命中位置附近的摘要：

打开一篇以后，顶部的 nbtca 换成“文档 › 标题”，正文按 Markdown 排版，右下角显示读到了百分之几：

Prompt 文档阅读页。标题和小节标题为青色，二级标题下方有横线，列表用圆点，链接单独着色，底栏右侧显示阅读进度 0%。

在这里按 ?，快捷键页会先列全局按键，再单独列出这一页特有的 f 链接模式和 b 在浏览器中打开，和 Helix 的做法差不多。

不进全屏的时候

nbtca status、nbtca events --week 这些子命令会直接打印结果然后退出。我们把输出接到管道里，发现符号都变了：

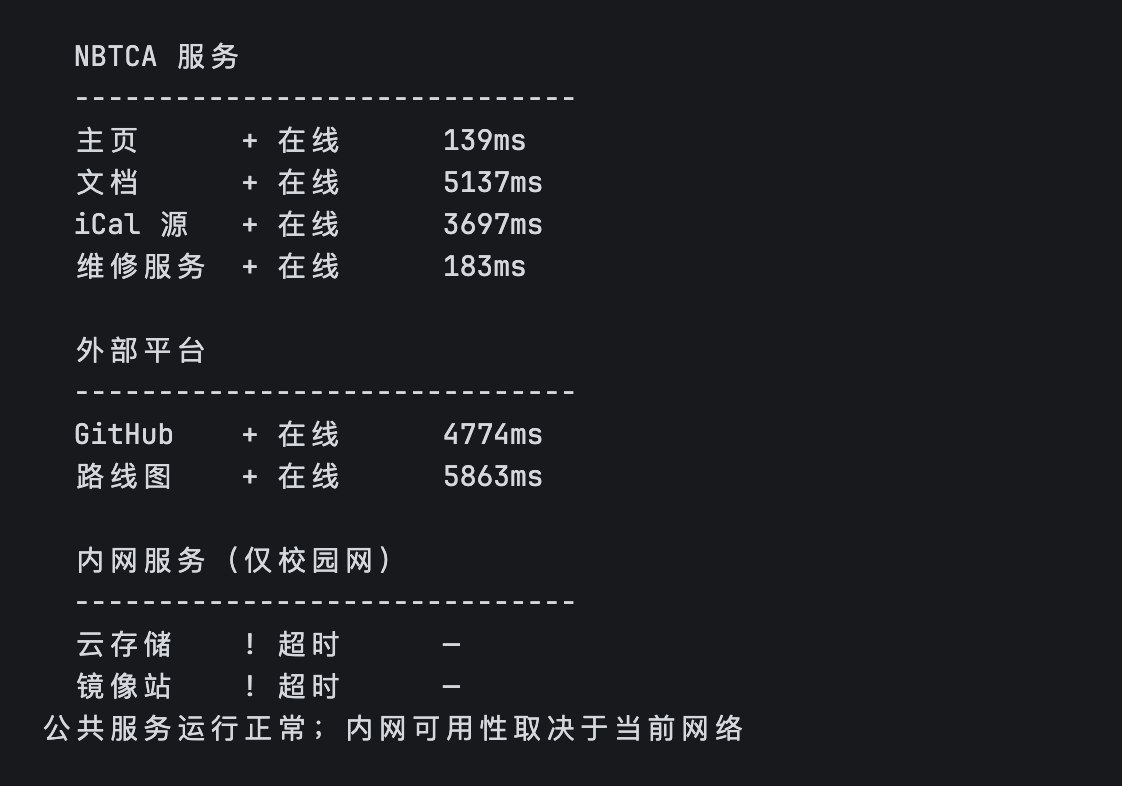

nbtca status 输出到管道时的结果。在线服务标为“+ 在线”，超时的内网服务标为“! 超时”，分隔线是连字符。

原因是标准输出不再是终端，程序就假设对面可能不认识 Unicode，换成了纯 ASCII。如果要给脚本用，可以加 --json：

{
  "date": "10-27",
  "time": "18:00",
  "title": "下教室招新",
  "location": "待定",
  "description": "",
  "startDateISO": "2026-10-27T10:00:00.000Z",
  "recurring": false,
  "uid": "clh64e316gr66b9i6so3gb9kc8s32bb26dijcb9o64p66dj3c5j68or460@google.com"
}

七、换一台终端会怎样

四项能力

输出接到管道里符号就变了，说明 Prompt 在判断终端的能力。读 src/core 下面的代码，一共四项，各自独立：

能力	在什么情况下关闭
交互	标准输入或标准输出不是终端
Unicode 符号	设置里选了 ASCII；或者不是终端、`TERM=dumb`、语言环境里没有 UTF-8
颜色	设置了 `NO_COLOR`；或者设置里关了颜色；或者输出不是终端
动画	不是终端、设置了 `NBTCA_NO_MOTION`、在 CI 里、`TERM=dumb`，或者颜色和 Unicode 有一个不可用

界面上的每个符号都准备了两份：

用途	Unicode	ASCII
选中项	`→`	`>`
分隔线	`─`	`-`
分隔点	`·`	`-`
下一场活动	`●`	`*`
每周重复	`↻`	`~`
进度条	`█` `░`	`#` `-`
热力图五级	`·` `░` `▒` `▓` `█`	空格 `.` `:` `-` `=`
警告	`⚠`	`!`

我们分别用正常设置、LANG=C 和 NO_COLOR=1 打开了活动页：

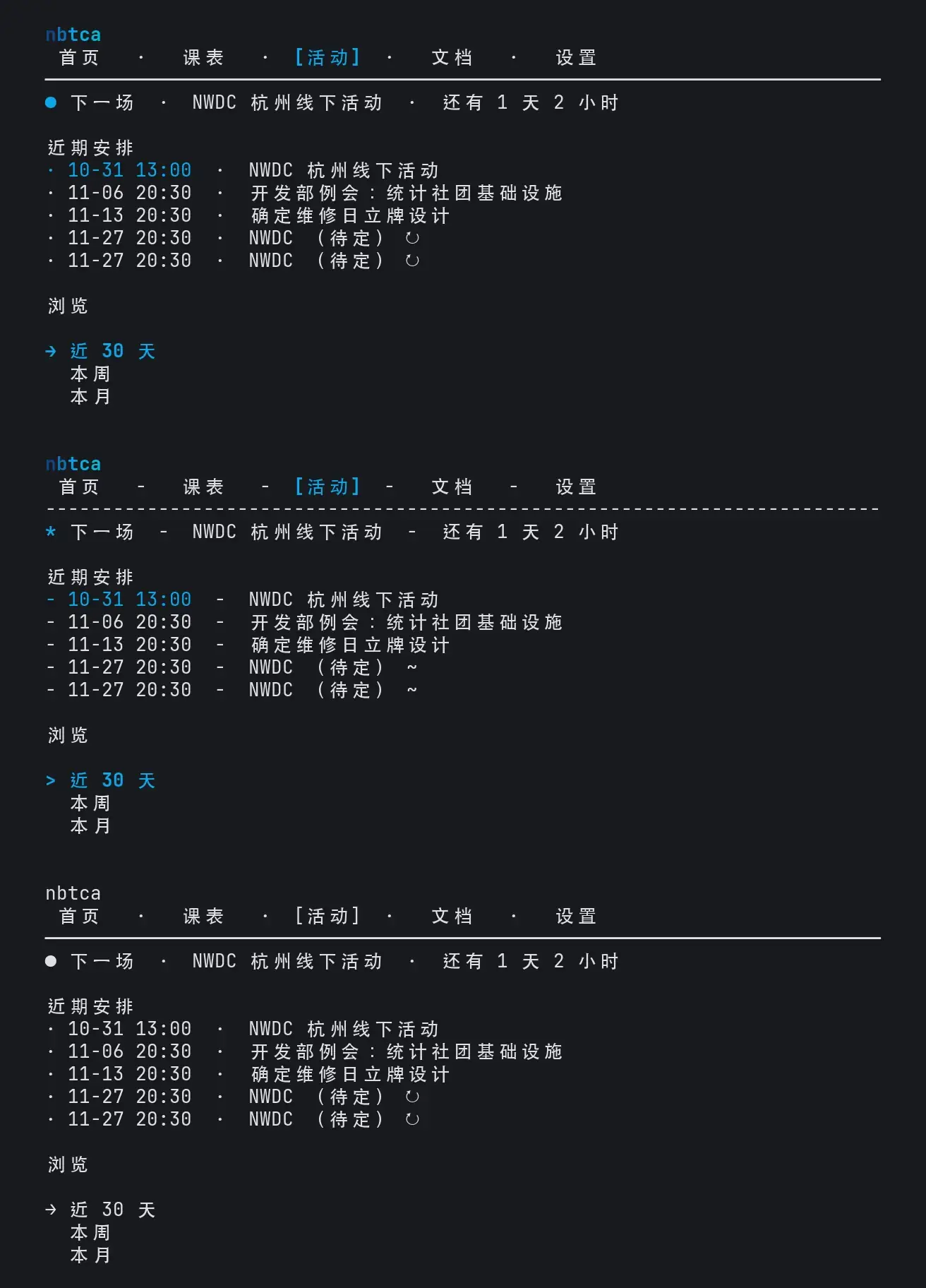

同一个活动页在三种条件下的样子。上：Unicode 与颜色；中：LANG=C 时换成 ASCII 字符；下：NO_COLOR=1 时去掉所有颜色和粗体，靠方括号、箭头和圆点区分状态。

最下面那张连粗体都没了，但当前页还有方括号，选中项还有箭头，下一场活动前面还有圆点。哪怕一点颜色都没有，也能看出状态。

图画也分档

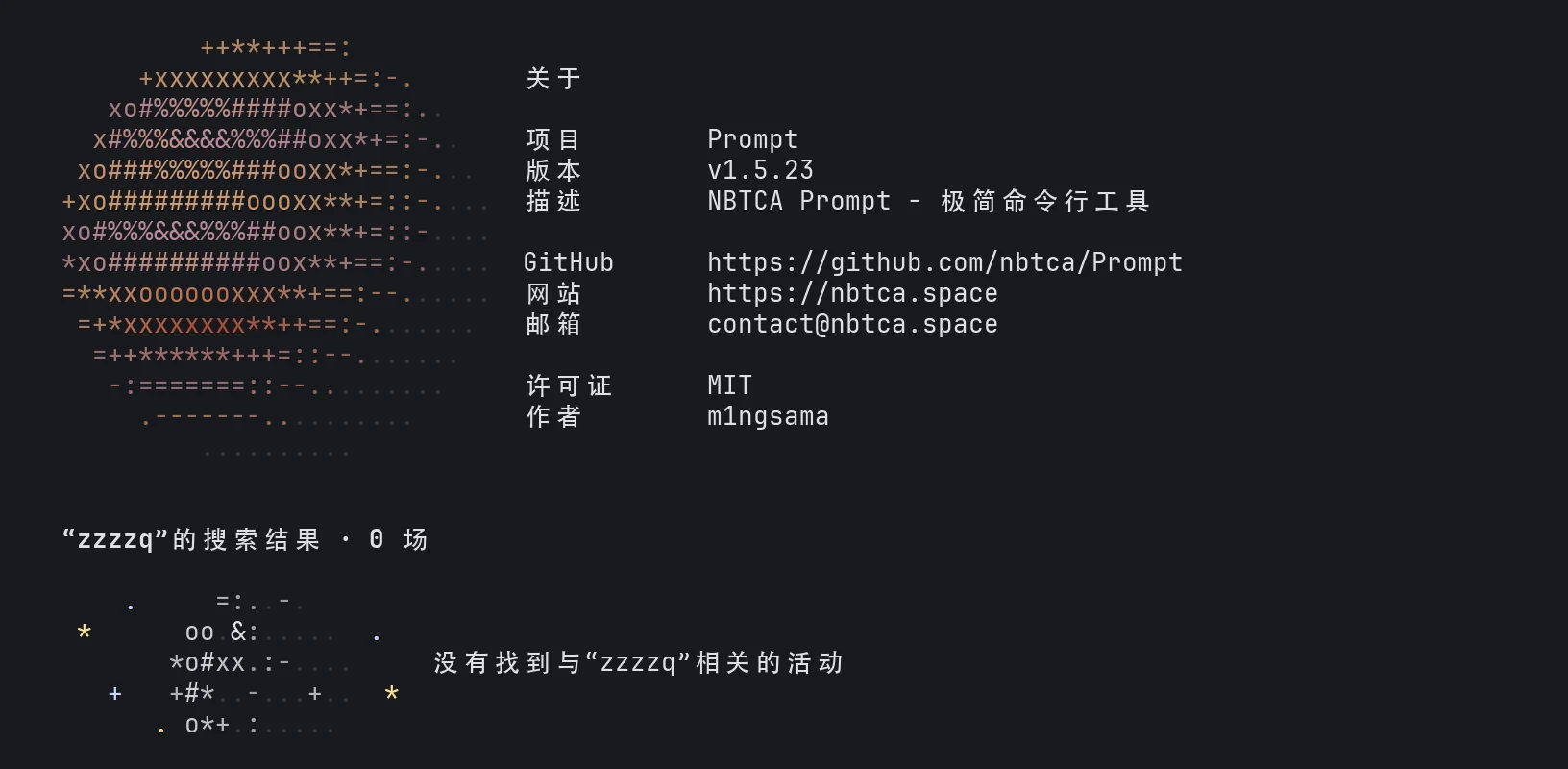

Prompt 现在有不少地方画图：首页是随本地时间变化的海景，月亮按当天的真实月相；课表页是山脊；文档页是一个书架和一只猫；搜不到活动时是星空里的一弯新月；设置里的“关于”页是一颗带条纹的气态行星。海景、山脊这类大图要求至少 30 列、7 行的空位，窗口再小就不画。

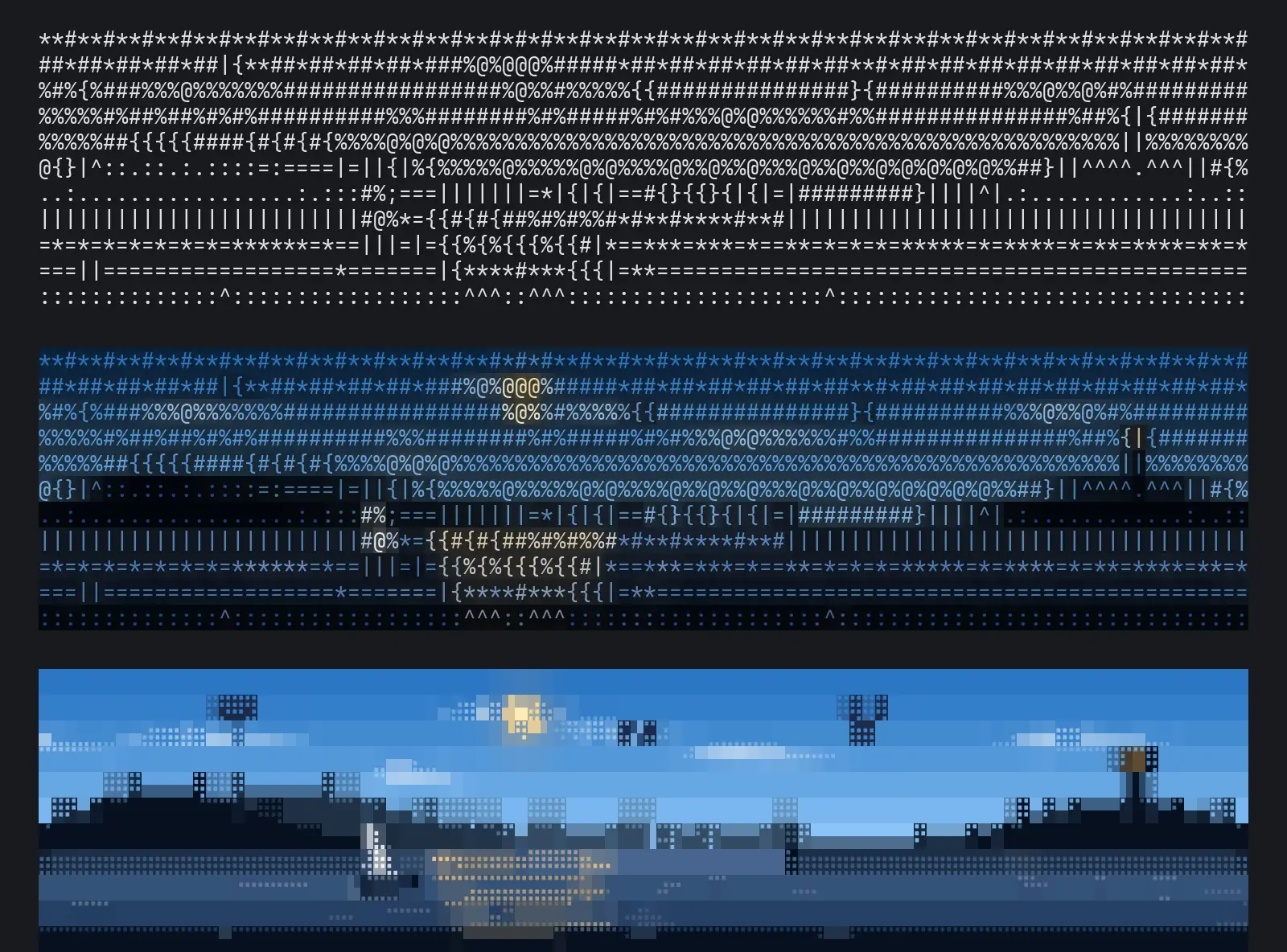

同一个首页的海景在三档下的样子。上：NO_COLOR，只有白色字符；中：有颜色的 ASCII，背景带淡淡的底色；下：开启“图片精细度”后，改用方块和 Braille 画出的平滑画面。

同一幅图按终端的能力分三档：

档位	什么时候用	画法
精细	真彩色、支持 Unicode，且在设置里把“图片精细度”调成精细	方块和 Braille，颜色平滑过渡
彩色	有颜色	彩色的 ASCII 字符，真彩色下再加一层淡淡的底色
单色	没有颜色或设置了 `NO_COLOR`	只用 ASCII，靠字符的疏密表现明暗

默认不会进入精细档，LANG=C 的终端更是永远只有 ASCII。

画法就是前面那两节讲的东西。Prompt 先量出每个 ASCII 字符在 4 × 8 的网格里各占多少墨，再给图里的每一格挑墨量最接近的字符，这是明暗式。单挑最接近的会出现一条条色带，于是它把每格没能表现出来的亮度，按 Floyd–Steinberg 的比例分给右边和下面的格子，让相邻的格子混用不同的疏密，梯度就顺了，做法与 libcaca 的研究相同。平坦的区域只在 .:-=+*#%@ 这十个字符里挑，免得出现一堆杂乱的标点。行星是先算出球面每一点的朝向，再按光照的明暗挑字符，思路来自 donut.c。

窗口变小

我们把窗口一路缩到 24 × 10：

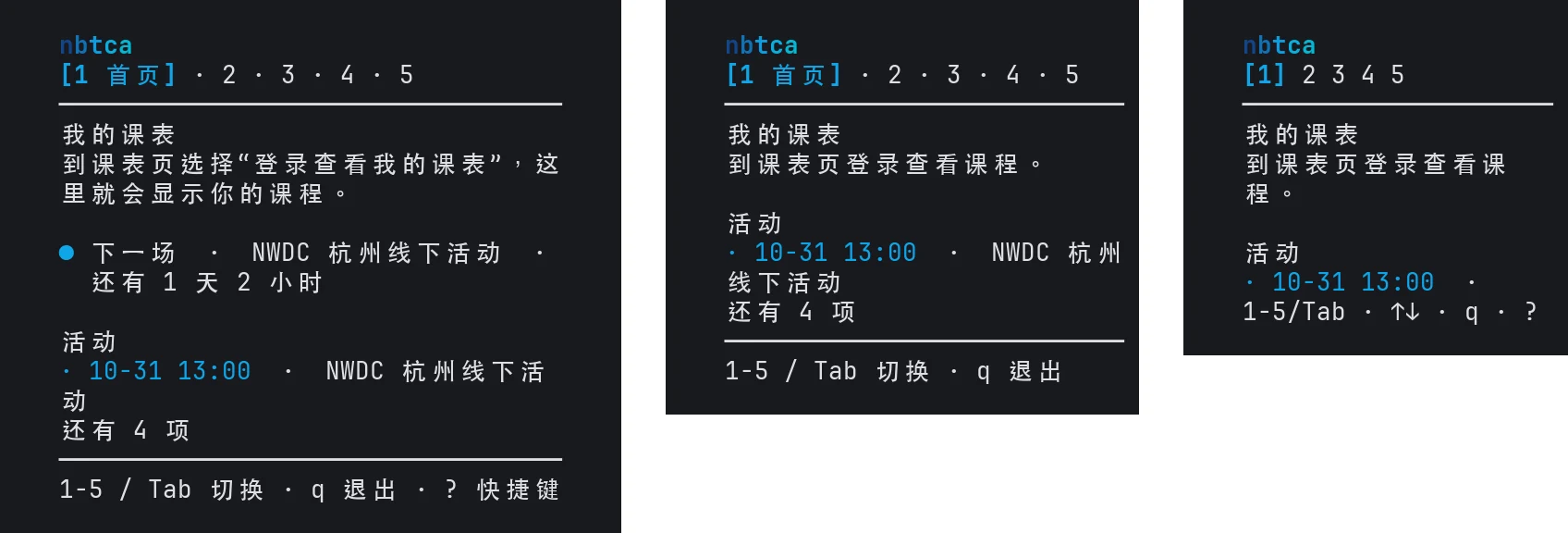

同一个首页在 40 × 16、30 × 12 和 24 × 10 下的样子。标签栏逐步压缩成编号，长标题折行；30 × 12 时只显示 1 条活动，末尾写着“还有 4 项”；24 × 10 时日期留在原位，标题和“还有 4 项”需要向下滚动。

标签栏先把非当前页换成数字，最后连当前页的名字也去掉，只剩 [1]。交互页面的底栏提示在代码里准备了九个版本，从“1-5 / Tab 切换 · ↑↓ 移动 · ⏎ 打开 · Esc 返回 · q 退出 · ? 快捷键”开始，先删说明文字，再删不那么要紧的键，最短的版本只剩一个 q。

第一轮测试时，中间那张 30 × 12 的首页有个问题：4 条活动只显示了 1 条，没有任何提示。现在放不下的活动会明说“还有 4 项”。再小到 24 × 10，第一条活动的标题折到了屏幕外，原来整条消失，现在往下滚就能看到。

窗口变大

反过来，把窗口拉到 140 × 40：

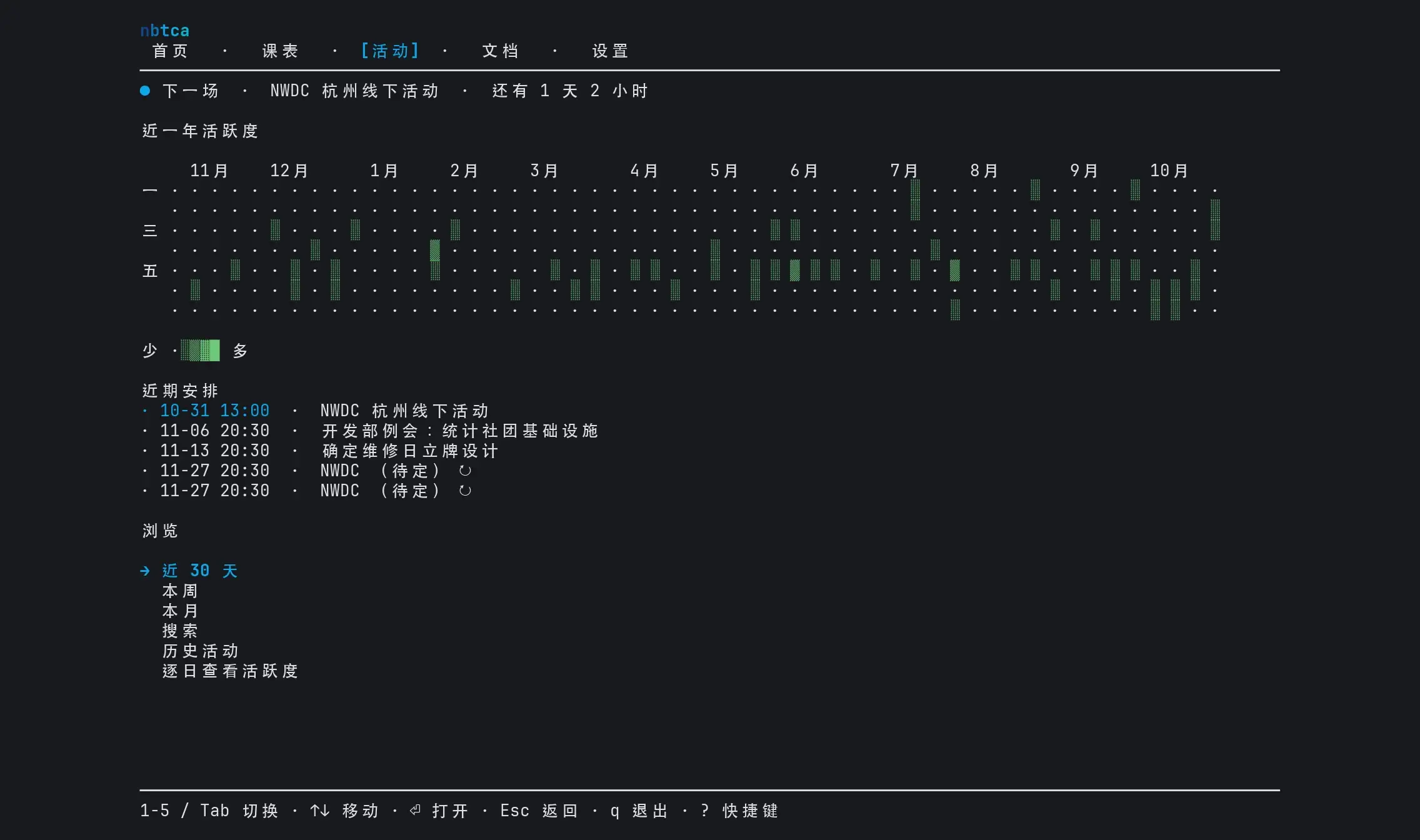

Prompt 在 140 × 40 的终端中。内容区限制在 120 列以内并居中，活动页首屏直接嵌入了活跃度热力图，浏览菜单末项是“逐日查看活跃度”。

内容最宽只到 120 列，再宽就居中，两边留白，免得一行字横跨整个屏幕。高度够的时候，活动页会把热力图直接放进首屏，月份标签也从“11”换成了“11月”，浏览菜单里的“近一年活跃度”也相应换成了“逐日查看活跃度”。

一个汉字占几格

这些折行和截断，都得先知道一段文字在终端里有多宽。这比看起来麻烦：

字符串	`.length`	码点	用户眼中的字	终端列数
`A203`	4	4	4	4
`数据结构`	4	4	4	8
`👍🏽`	4	2	1	2
`é`，由 e 和组合重音符构成	2	2	1	1

如果直接按 JavaScript 的 .length 补空格，中文一多，表格就对不齐了：

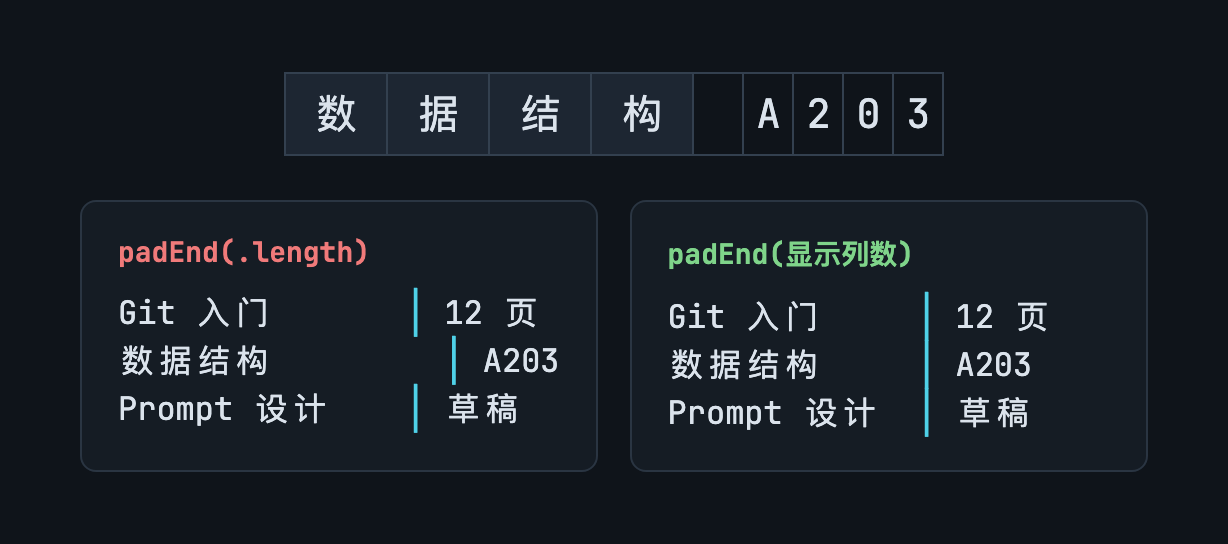

上方是“数据结构 A203”在终端网格中的占位，每个汉字占两格；下方左侧按 .length 补空格，分隔线错位，右侧按显示列数补空格，分隔线对齐。

Prompt 的 visualWidth 是这样算的：先用 Intl.Segmenter 把字符串切成用户眼中的一个个字，再按 Unicode East Asian Width 的范围，给汉字、假名和全角符号各记两列，emoji 也记两列，组合符号、零宽连接符和变体选择符记零列。算之前还会先把颜色代码剥掉。TR11 本身也提醒，终端需要按自己的情况调整，所以这套规则只能覆盖大多数情况。

只重画变了的那一行

Prompt 运行时会切换到终端的备用屏幕，退出时再切回来，所以你原来终端里的内容不会被冲掉。每次刷新，它先把整屏拼成和窗口一样高的一组字符串，再和上一帧逐行比较。行数没变，就只把光标移到变了的行，重写那一行；行数变了，才整屏重画。在菜单里上下移动时，变化的通常只有新旧两个选中行。curses 当年做的也是这件事。

网上来的文字

活动标题、地点和说明来自社团的公开日历，文档来自文档站。第一节说过，终端会执行以 ESC 开头的字节。如果有人在日历里写进一段转义序列，就可能清屏、乱移光标，甚至改掉终端窗口的标题。

所以 Prompt 在显示这些文字之前，会先剥掉其中的 CSI、OSC、DCS 等序列和其他控制字符。具体有哪些序列，可以查 xterm 的控制序列文档。

八、还没想清楚的事

第一轮检查里，好用的地方和别扭的地方，差别在同一件事上：有没有人事先想过放不下时先丢什么。标签栏缩到 24 列也不乱，底栏提示有九个版本，周概览里 ?? 和 ·· 分得清清楚楚，这些地方都有人想好了。别扭的是首页：窗口一小，显示几条活动纯粹取决于前面的内容占了几行。我们据此改了首页，放不下时写明“还有 4 项”，没登录时先显示下一场活动。

但这只是补了漏洞，没有回答根本的问题。24 × 10 的一屏里到底必须有什么？已经登录的用户，大概最想看下一节课；没登录的用户，也许是下一场活动。这两种人能不能共用一个优先级，我们没有答案。热力图也一样，选中某一天以后回车是进列表还是留在原地，我们挑了前者，但没有对比过另一种手感。

会徽重画了三遍，也留下两个问题。第一个是小尺寸：20 × 9 的会徽里，眼睛和笑弧还在，圆环里那圈字和内环已经没了。辨识度究竟在圆环上、眼睛上，还是在那圈字上，我们没有答案。第二个是字体：生成时我们假定了 JetBrains Mono 的字形和 16 × 34 的单元格。把同一份大号会徽换成 Menlo、Monaco 和 Courier 来排，圆环、眼睛和字都还认得出，因为主要用的 _ / \ ^ 在各种字体里长得差不多：

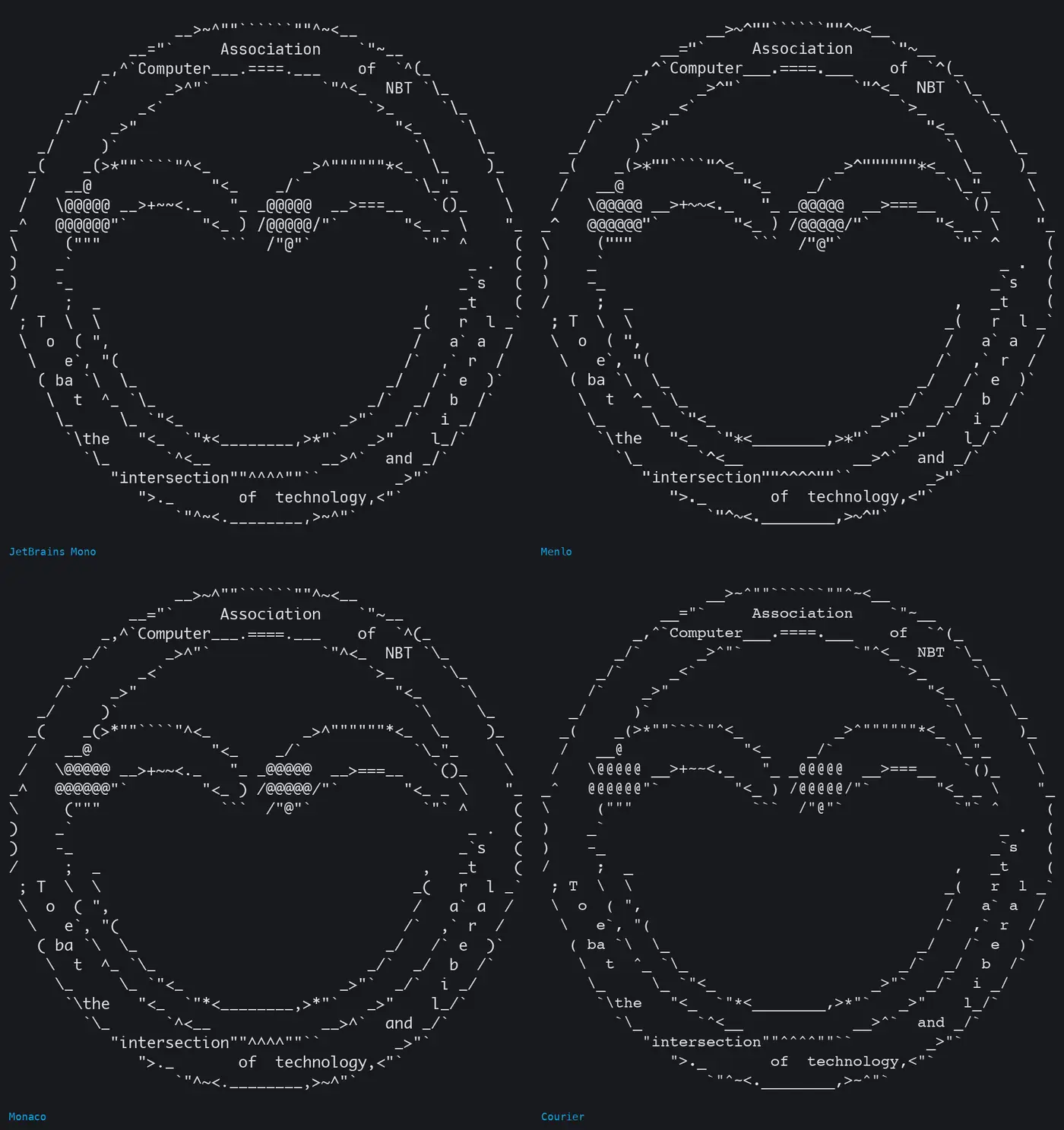

同一份大号 ASCII 会徽用 JetBrains Mono、Menlo、Monaco 和 Courier 排出来的样子。四种字体下圆环、眼睛、笑弧和外圈文字都清晰可辨，笔画的位置略有差别。

这只是在同一个单元格比例下换字体。行高不同的终端会让圆变成椭圆，第四节说过，我们没有逐个测。SAC 的字标不管宽窄都像一家人，这提醒我们可以先画最窄的那一档，再往细的材料里放大。

图画是这次最大的变化，我们对它也最没把握。上一节说过，空行和缩进就是字符界面的排版，那么页面下半部分的空白，到底是该留着的呼吸，还是等着被填的空位？图让首页有了时间和季节，却也让每一页多了和任务无关的东西。字符画对依赖朗读软件的用户是不是噪音，我们没有测过。精细档用 Unicode 方块画出来平滑得多，但依赖终端的字体和真彩色，默认关着，要不要继续只留一个开关，也还没定。

检查的办法这次又用上了。Unicode、颜色、图片档位是各自独立的开关，再乘上窗口尺寸，组合多到没人愿意手动看。我们在伪终端里启动 Prompt，等画面稳定后截图，几分钟就能把几十种组合看一遍。如果把它做成每次改界面都自动跑的文本快照，评审时直接看 diff，大概能挡住不少悄悄发生的退化。代价也很明显：每改一句文案，快照都要跟着变；图画还会随时间和月相变化，快照得先固定时钟。这笔维护成本值不值，要用一阵才知道。

九、延伸阅读

历史与文化：Heikki Lotvonen 的 Amiga ASCII art、Anders Carlsson 的 Beyond Encoding、SAC 档案。

造型与工具：论文 Structure-based ASCII Art、Roy 的 Width Restrictions & Challenges、FIGlet、ANSI 编辑器 Moebius、把图片转成终端字符的 Chafa。

终端与实现：fzf 文档、Helix 键位、xterm 控制序列、Unicode East Asian Width。Prompt 的源码也不长，能力检测、符号表、宽度计算和启动动画都在 src/core 目录下，字符画的生成在 src/art 里。

图版与资料说明

每张第三方图片下面的“来源”写明了作者、年份和出处，“图 N”指来源文章里的图号；来源里没有标注的日期，这里也留空。第五节的应用截图来自各项目官方，实际版本和用户配置可能不同。第六、七节的 Prompt 截图于 2026 年 10 月 30 日在伪终端中实际运行提交 1567a2b（v1.5.23）得到，只有 ASCII 会徽那一张取自 nbtca/Prompt#100 的分支，只有启动动画的四帧和 nbtca status 管道输出两张沿用第一轮（v1.5.22）的图，这两处代码没有改动。启动动画的四帧由程序自身的函数以固定随机种子生成。图画的海景、行星等随时间变化，截图只是当时的一帧。

第三方艺术作品、照片和应用截图的权利归各自作者所有，页面底部对本文的许可声明不包括这些材料。Rogue 截图按 CC BY-SA 4.0、VT100 照片按 CC BY 2.0 使用，1898 年与 1919 年的期刊图像已进入公有领域。本文引用这些图版用于评论与比较，完整作品、原始文件和使用条件请查看对应来源。封面、示意图和字符试验为本次调研绘制。
